平成23年度 特別 応用情報技術者試験 午前 問45

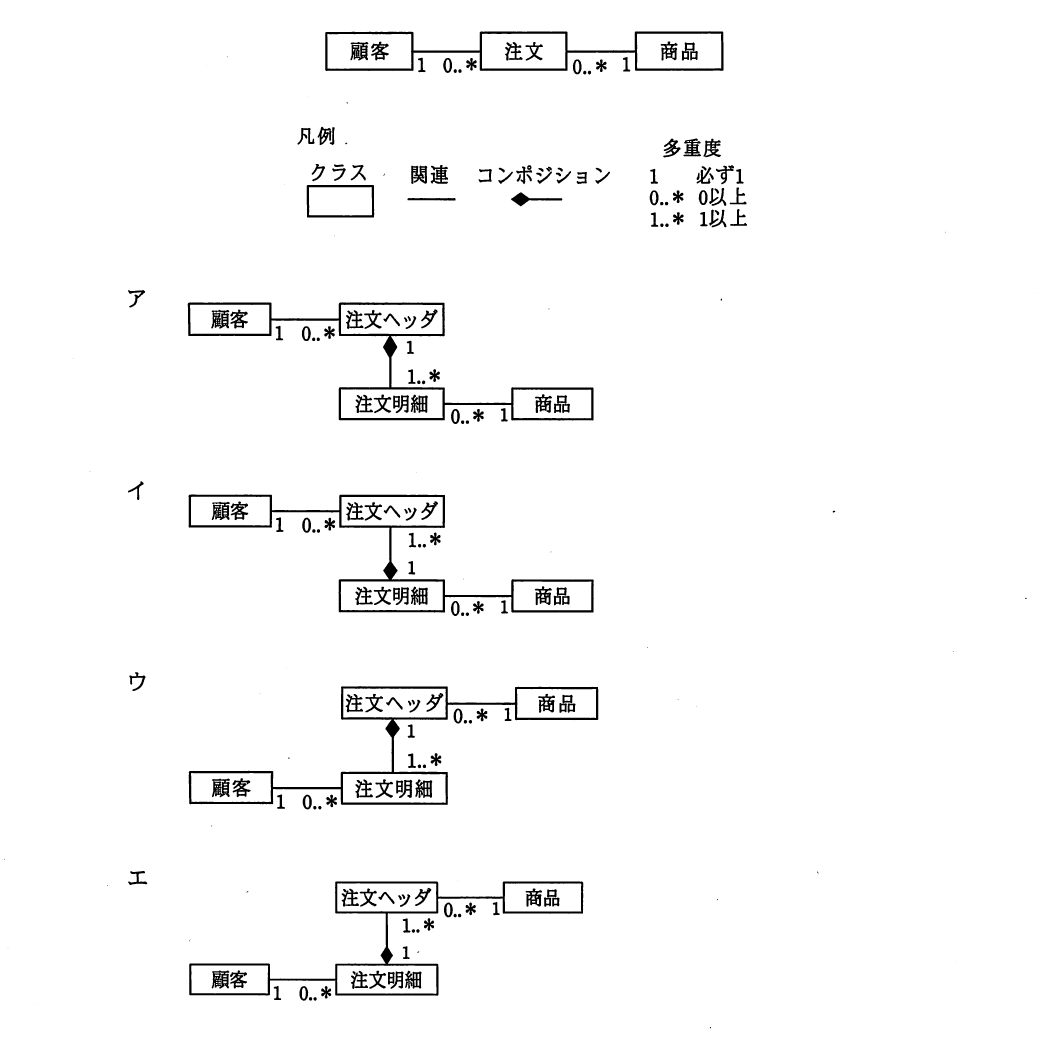

テクノロジ／開発技術図は“顧客が商品を注文する”を表現したUMLのクラス図である。“顧客が複数の商品をまとめて注文する”を表現したクラス図はどれか。ここで，“注文明細”は一つの注文に含まれる1種類の商品に対応し，“注文ヘッダ”は複数の“注文明細”を束ねた一つの注文に対応する。
出典：平成23年度 特別 応用情報技術者試験 午前 問45
- アクラス図ア
- イクラス図イ
- ウクラス図ウ
- エクラス図エ
正解：ア
解説
“注文ヘッダ”が複数の“注文明細”を束ねる構造にするには，注文ヘッダを1，注文明細側を1..*（1以上）とするコンポジション（◆）で表現し，かつ注文明細が個々の商品（1種類ごと）に対応するように商品と1対多で関連付ける必要があります。選択肢アの図は，注文ヘッダ（1）が注文明細（1..*）を束ね，各注文明細が商品に対応する構造を正しく表現しています。
選択肢ごとの解説
- ア正しい。注文ヘッダ（1）が複数の注文明細（1..*）を束ね，各注文明細が1種類の商品に対応する構造を正しく表現しています。
- イ誤り。多重度が注文ヘッダ側1..*，注文明細側1となっており，1件の注文明細が複数の注文ヘッダに属せることになってしまい，「一つの注文をヘッダが束ねる」という関係と逆になっています。
- ウ誤り。注文明細が顧客と直接結び付き，注文ヘッダが商品と直接結び付く配置になっており，“注文に含まれる商品明細”という業務の意味と対応が取れていません。
- エ誤り。ウと同様に，注文ヘッダと商品，顧客と注文明細の対応関係が入れ替わっており，業務上の意味と整合しません。
