平成24年度 秋期 応用情報技術者試験 午前 問27

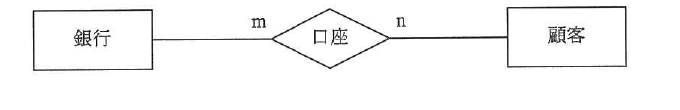

テクノロジ／データベース顧客は一般に複数の銀行に預金するものとして，顧客と銀行の関連を，E-R図で次のように表現する。このモデルを関係データベース上に“銀行”表，“口座”表，“顧客”表として実装する場合の記述として，適切なものはどれか。
出典：平成24年度 秋期 応用情報技術者試験 午前 問27
- ア“銀行”表から“口座”表への対応関係は多対1である。
- イ“銀行”表中に参照制約を課した外部キーがある。
- ウ“口座”表から“顧客”表への対応関係は1対多である。
- エ“口座”表には二つ以上の外部キーがある。
正解：エ
解説
図のE-R図は，銀行と口座がm対1（1つの口座は1つの銀行に属し，1つの銀行はm個の口座をもつ），口座と顧客が1対n（1人の顧客がn個の口座をもつ）の関連を表しています。これを関係データベースに実装すると，“口座”表には，どの銀行の口座か，どの顧客の口座かを示す外部キー（銀行を参照するキーと顧客を参照するキー）が二つ以上必要になります。
選択肢ごとの解説
- ア誤り。図のm，nの向きから，“銀行”表から“口座”表への対応関係は1対多（1行に対しm個の口座）であり，多対1ではありません。
- イ誤り。多対1側である“口座”表が銀行を参照する外部キーをもつのが自然であり，“銀行”表側に外部キーを置く必要はありません。
- ウ誤り。図の向きから，“口座”表から“顧客”表への対応関係は多対1（n個の口座が1人の顧客に対応）であり，1対多ではありません。
- エ正しい。“口座”表は，どの銀行の口座かを示す外部キーと，どの顧客の口座かを示す外部キーの二つ以上の外部キーをもつ必要があります。
