平成24年度 秋期 応用情報技術者試験 午前 問35

解説

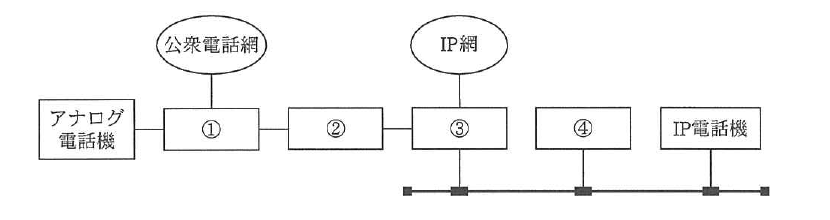

アナログ電話機は公衆電話網に接続するためPBX（①）を経由し，IP電話機はIP網に接続するためVoIPゲートキーパ（③）を経由します。両者を接続するには，アナログ音声信号とIPパケットを相互変換するVoIPゲートウェイが，PBXとVoIPゲートキーパの間（②）に配置される必要があります。

選択肢ごとの解説

• ア誤り。①はアナログ電話機を収容する交換機（PBX）の位置であり，VoIPゲートウェイの位置ではありません。
• イ正しい。②はPBXとVoIPゲートキーパの間にあり，アナログ信号とIPパケットを相互変換するVoIPゲートウェイを配置する位置です。
• ウ誤り。③はIP網側の呼制御を行うVoIPゲートキーパの位置であり，VoIPゲートウェイの位置ではありません。
• エ誤り。④はIP電話機側の内線を収容する装置の位置であり，VoIPゲートウェイの位置ではありません。
