平成25年度 秋期 応用情報技術者試験 午前 問36

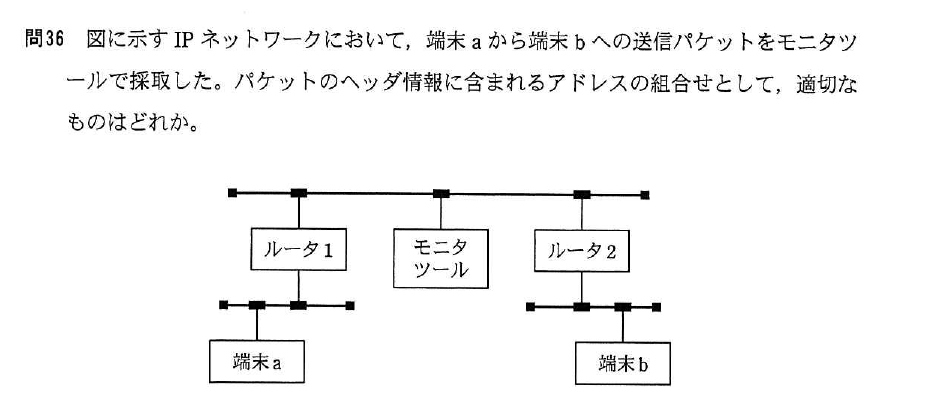

テクノロジ／ネットワーク図に示すIPネットワークにおいて，端末aから端末bへの送信パケットをモニタツールで採取した。パケットのヘッダ情報に含まれるアドレスの組合せとして，適切なものはどれか。
出典：平成25年度 秋期 応用情報技術者試験 午前 問36
- ア宛先MACアドレス＝端末b，送信元MACアドレス＝端末a，宛先IPアドレス＝端末b，送信元IPアドレス＝端末a
- イ宛先MACアドレス＝端末b，送信元MACアドレス＝端末a，宛先IPアドレス＝ルータ2，送信元IPアドレス＝ルータ1
- ウ宛先MACアドレス＝ルータ2，送信元MACアドレス＝ルータ1，宛先IPアドレス＝端末b，送信元IPアドレス＝端末a
- エ宛先MACアドレス＝ルータ2，送信元MACアドレス＝ルータ1，宛先IPアドレス＝ルータ2，送信元IPアドレス＝ルータ1
正解：ウ
解説
モニタツールはルータ1とルータ2の間のセグメントに接続されています。このセグメントを流れるフレームのMACアドレスは，そのセグメント上で実際にやり取りする機器であるルータ1（送信元）とルータ2（宛先）のものになりますが，IPアドレスはルーティングでは書き換えられないため，端末a（送信元）と端末b（宛先）のままです。
選択肢ごとの解説
- ア誤り。端末a・端末bのMACアドレスがそのまま使われるのは，端末同士が同一セグメントにある場合であり，ルータを経由する今回の構成には当てはまりません。
- イ誤り。宛先MACに端末bを使う一方でIPアドレスにルータを使うのは，MACとIPの役割が逆転しており誤りです。
- ウ正しい。モニタツールの位置ではMACアドレスはルータ1・ルータ2のものになり，IPアドレスは端末a・端末bのままです。
- エ誤り。宛先・送信元のIPアドレスまでルータのものになるのは，IPアドレスがルーティングで書き換えられると誤解した場合の記述です。
