平成25年度 春期 応用情報技術者試験 午前 問8

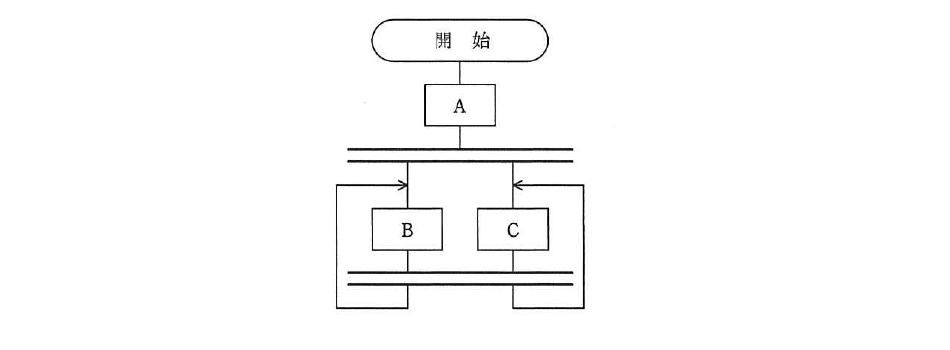

テクノロジ／ソフトウェア流れ図に示す処理の動作の記述として，適切なものはどれか。ここで，二重線は並列処理の同期を表す。
出典：平成25年度 春期 応用情報技術者試験 午前 問8
- アABC又はACBを実行してデッドロックになる。
- イAB又はACを実行してデッドロックになる。
- ウAの後にBC又はCB，BC又はCB，…と繰り返して実行する。
- エAの後にBの無限ループ又はCの無限ループになる。
正解：ウ
解説
Aの実行後，二重線（同期バリア）でBとCの並列処理が開始され，両方が完了すると再び同期バリアで合流し，またB，Cが実行されるという流れを繰り返す構造です。デッドロックや無限ループを起こす要素はなく，Aの実行後にBとCの並列処理を繰り返し実行する動作になります。
選択肢ごとの解説
- ア誤り。二重線は同期（両方の処理が完了するのを待ち合わせる）を表しており，資源の奪い合いによるデッドロックが起きる構造ではありません。
- イ誤り。BとCは同期バリアの後で並列に実行されるだけであり，デッドロックを起こす排他制御などは示されていません。
- ウ正しい。Aの実行後，同期バリアを介してBとCが並列に実行され，完了後再び同期して同じ流れを繰り返します。
- エ誤り。図の構造はBとCの並列処理を同期しながら繰り返すものであり，どちらかが無限ループになる要素は示されていません。
