平成26年度 秋期 応用情報技術者試験 午前 問27

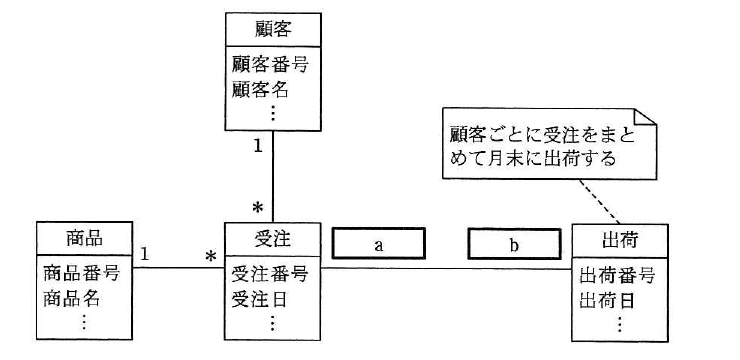

テクノロジ／データベースその月に受注した商品を，顧客ごとにまとめて月末に出荷する場合，受注クラスと出荷クラスとの間の関連の a，b に入る多重度の組合せはどれか。ここで，出荷のデータは実績に基づいて登録される。また，モデルの表記には UML を用いる。 （注：本サイトでは原問題の図を文字表記に変換しています）
出典：平成26年度 秋期 応用情報技術者試験 午前 問27
- アa：1，b：1..*
- イa：1，b：0..1
- ウa：1..*，b：0..1
- エa：1..*，b：1..*
正解：ウ
解説
受注クラス側の多重度aは，1件の出荷に対してまとめられる受注が複数あり得るため「1..*」，出荷クラス側の多重度bは，出荷のデータは実績に基づいて登録されるため，まだ出荷されていない受注もあり得ることから「0..1」となります。
選択肢ごとの解説
- ア誤り。a＝1では，複数の受注を一つの出荷にまとめる関係を表現できません。
- イ誤り。a＝1では複数の受注をまとめる関係を表現できず，またこの組合せではbも整合しません。
- ウ正しい。複数の受注（1..*）が一つの出荷（0..1，未出荷の場合もある）に対応する組合せです。
- エ誤り。b＝1..*では，一つの受注が複数の出荷に対応することになり，月末にまとめて出荷するという業務内容と整合しません。
