平成27年度 春期 応用情報技術者試験 午前 問47

解説

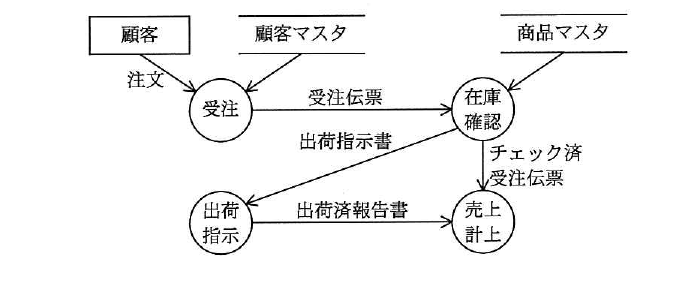

図は，顧客や商品マスタなどの外部要素・データストアと，受注・在庫確認・出荷指示・売上計上などの処理（円で表現）を，データの流れ（矢印にデータ名を付記）でつないだ表記法です。処理をバブル（円），データの流れを矢印で表現するこの表記法はDFD（データフローダイアグラム）です。

下線の用語は 用語集 で意味を確認できます。

選択肢ごとの解説

• ア正しい。処理を円，データの流れを矢印で表現するのはDFD（データフローダイアグラム）の特徴です。
• イ誤り。状態遷移図は，システムや対象物が取り得る状態と，状態間の遷移条件を表す図であり，データの流れを表す本図とは表記の目的が異なります。
• ウ誤り。流れ図（フローチャート）は，処理の手順を上から下へ順序立てて表す図で，データストアや外部エンティティを含むデータの流れの表現には用いません。
• エ誤り。ペトリネットは，並行処理の状態遷移を表すためのプレースとトランジションから成るモデルであり，本図のような業務データの流れの表記とは異なります。
