平成29年度 秋期 応用情報技術者試験 午前 問21

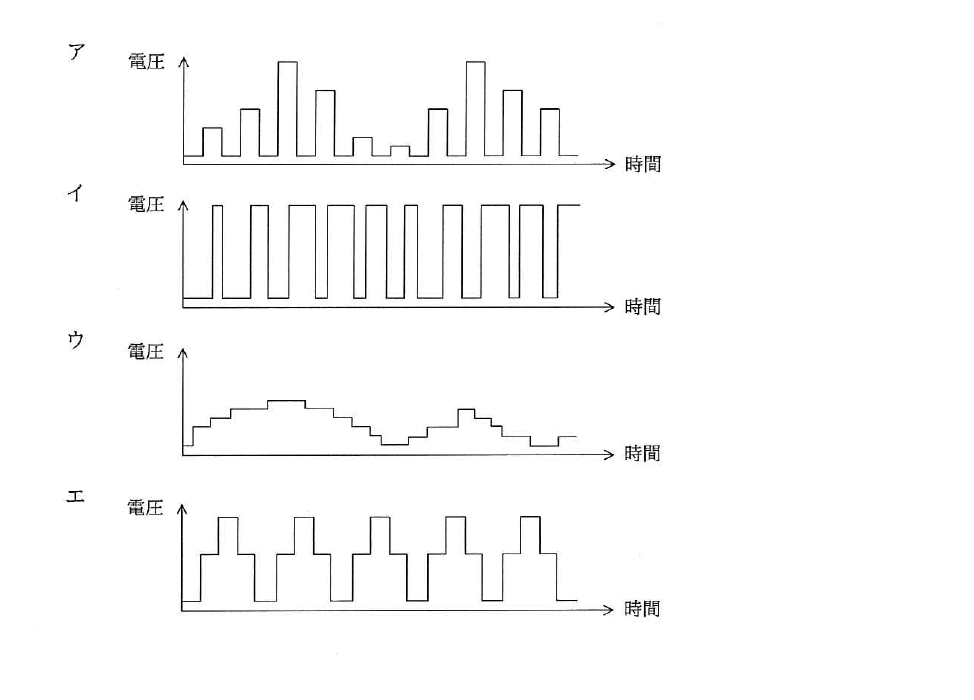

テクノロジ／ハードウェアモータの速度制御などにPWM（Pulse Width Modulation）制御が用いられる。PWMの駆動波形を示したものはどれか。ここで，波形は制御回路のポート出力であり，低域通過フィルタを通していないものとする。
出典：平成29年度 秋期 応用情報技術者試験 午前 問21
- ア波形ア
- イ波形イ
- ウ波形ウ
- エ波形エ
正解：イ
解説
PWM（パルス幅変調）は，一定の周期・振幅の矩形パルスにおいて，パルスの幅（デューティ比）を変化させることで実質的な出力レベルを制御する方式です。低域通過フィルタを通す前の波形は，一定周期で同じ高さの矩形パルスが並び，パルス幅だけが変化する波形になります。
選択肢ごとの解説
- ア誤り。波形アはパルスの高さ（振幅）がばらばらに変化しており，幅を変化させるPWMではなく振幅を変化させる方式（PAMなど）の波形です。
- イ正しい。波形イは同じ高さの矩形パルスが並び，パルスの幅（デューティ比）だけが変化しており，PWM制御の駆動波形として適切です。
- ウ誤り。波形ウは階段状に滑らかに変化する波形で，矩形パルスの幅を変調するPWMの特徴（一定振幅の矩形波）と異なります。
- エ誤り。波形エはパルスの高さが途中で変化しており，一定振幅の矩形パルスの幅だけを変化させるPWMの波形とは異なります。
