平成29年度 秋期 応用情報技術者試験 午前 問23

解説

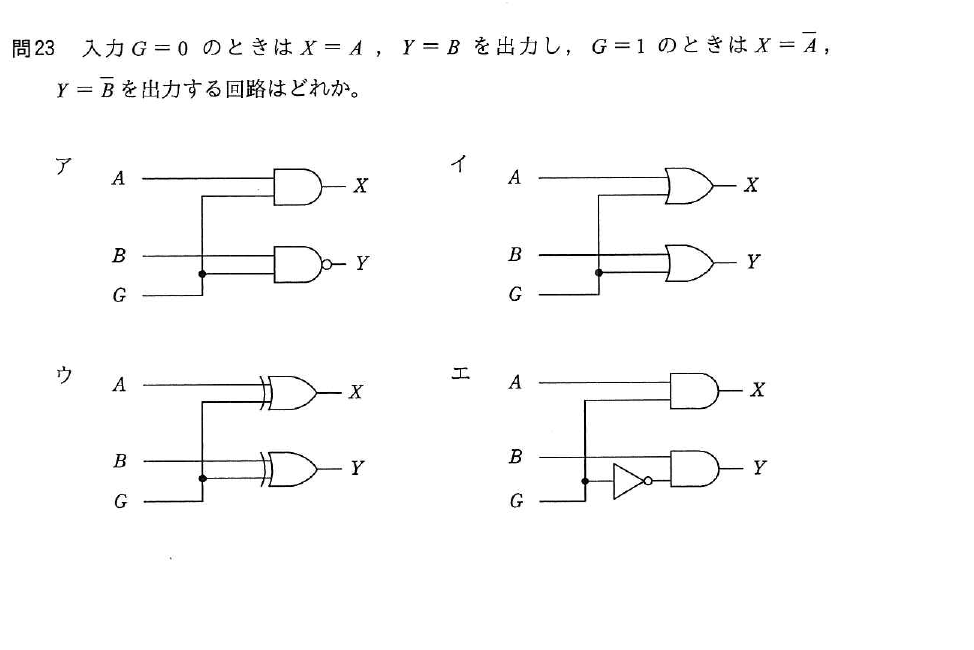

この回路は，制御信号Gが0のときは入力をそのまま出力し，Gが1のときは入力を反転して出力する「制御反転回路」です。排他的論理和（XOR）は，一方の入力が0のときはもう一方の値をそのまま出力し，1のときは反転した値を出力する性質をもつため，AとG，BとGをそれぞれXOR素子に入力することで，X＝A XOR G，Y＝B XOR Gとすれば要求を満たします。

選択肢ごとの解説

• ア誤り。AND素子とNAND素子の組合せでは，G＝0のときのY出力がBの否定になってしまうなど，要求される入出力関係を満たしません。
• イ誤り。OR素子の組合せでは，G＝1のときにX＝A，Y＝Bという反転出力を作ることができず，要求される入出力関係を満たしません。
• ウ正しい。AとG，BとGをそれぞれ排他的論理和（XOR）素子に入力する回路は，G＝0のとき入力をそのまま，G＝1のとき入力を反転して出力するため，要求どおりX＝A（またはA），Y＝B（またはB）を実現します。
• エ誤り。AND素子とNOT・AND素子の組合せでは，G＝0のときのY出力が常に0になってしまうなど，要求される入出力関係を満たしません。
