平成29年度 秋期 応用情報技術者試験 午前 問50

解説

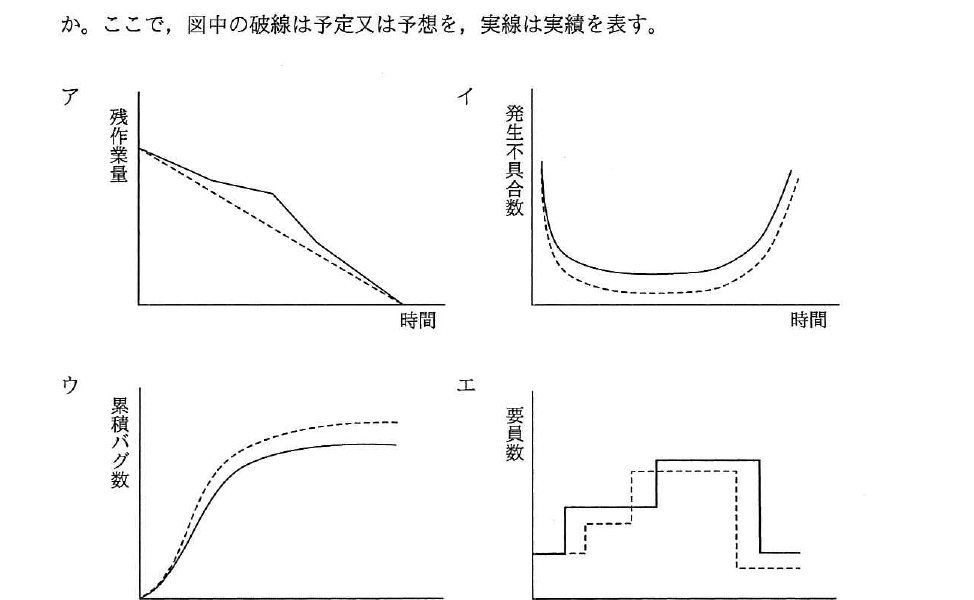

バーンダウンチャートは，スプリントなどの期間中に残っている作業量（残作業量）の予定と実績を時間の経過とともに折れ線で表したグラフで，時間の経過とともに残作業量が0に向かって減少していく右下がりの形になります。グラフアは縦軸を残作業量とし，破線（予定）と実線（実績）が時間とともに減少していく様子を示しており，バーンダウンチャートに該当します。

選択肢ごとの解説

• ア正しい。グラフアは縦軸を残作業量とし，時間の経過とともに予定（破線）と実績（実線）がともに減少していく様子を示したバーンダウンチャートです。
• イ誤り。グラフイは発生不具合数が時間とともにU字形に変化する様子を表しており，残作業量の減少を表すバーンダウンチャートとは異なります。
• ウ誤り。グラフウは累積バグ数が時間とともに増加し飽和していく信頼度成長曲線（ゴンペルツ曲線など）を表しており，バーンダウンチャートではありません。
• エ誤り。グラフエは縦軸を要員数とした，期間中の要員配置の予定と実績を表す図であり，残作業量の減少を表すバーンダウンチャートではありません。
