平成29年度 秋期 応用情報技術者試験 午前 問53

解説

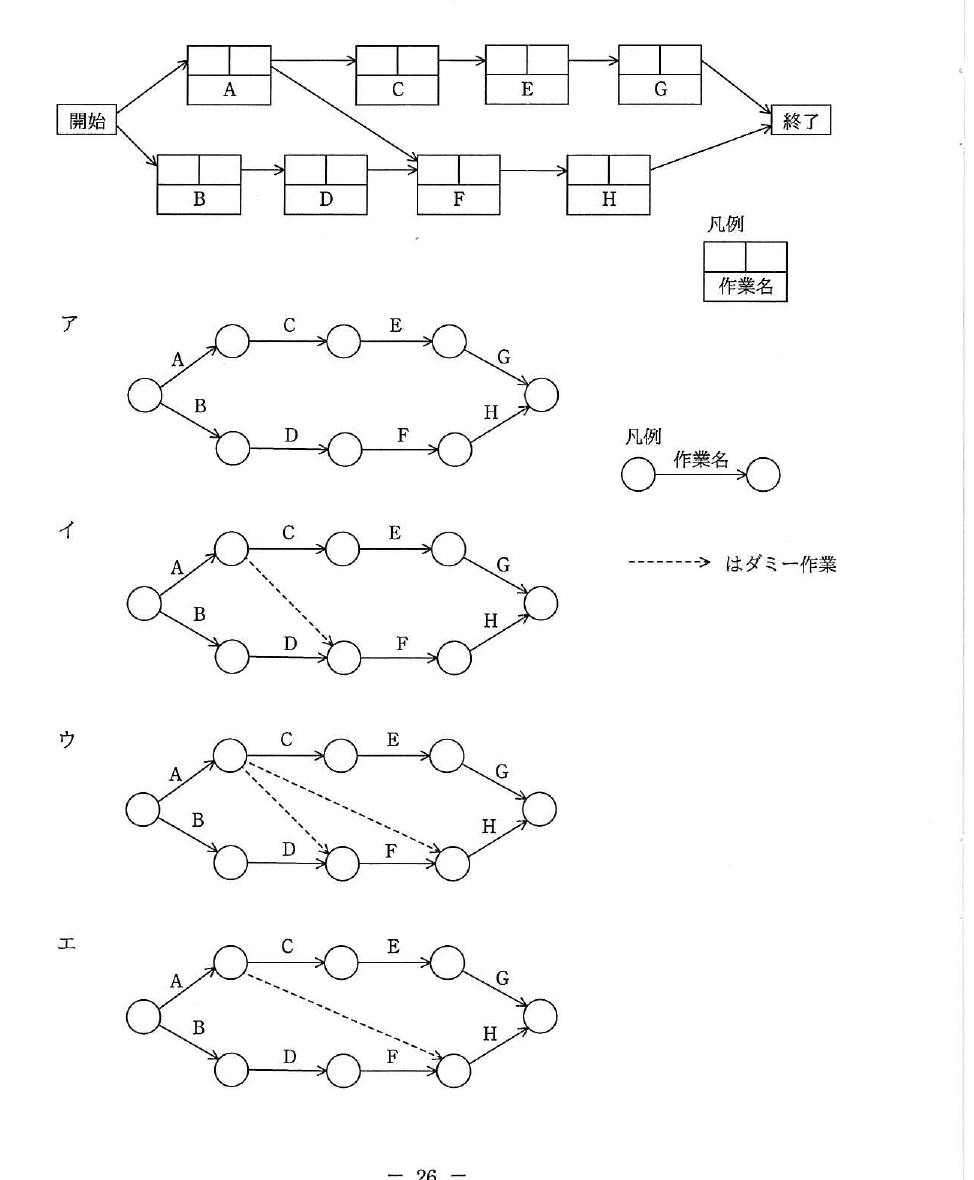

プレシデンスダイアグラムのFS関係（先行作業完了後に後続作業が開始）をアローダイアグラムに変換する際，複数の作業が同じ後続作業に合流する箇所では，作業の依存関係を正しく表すためにダミー作業（実際の作業を伴わない点線の矢印）を用いる必要があります。図中でAとBの後にC・Dへ分岐しつつ，AがFにも間接的に依存する関係を，ダミー作業を使って矢印1本の実線作業を重複させずに表現したものが正解になります。

選択肢ごとの解説

• ア誤り。図アはダミー作業を全く使用しておらず，Aから直接Fへの依存関係（プレシデンスダイアグラムでAからFへ向かう矢印に相当する関係）が表現されていません。
• イ正しい。図イは，AとBの分岐後の合流点間に必要なダミー作業を過不足なく配置しており，プレシデンスダイアグラムが示す依存関係を過不足なく再現しています。
• ウ誤り。図ウはダミー作業を必要以上に多く配置しており，元のプレシデンスダイアグラムには存在しない依存関係まで表現してしまっています。
• エ誤り。図エはダミー作業の配置が不足しており，元のプレシデンスダイアグラムが示す依存関係の一部が表現できていません。
