平成29年度 春期 応用情報技術者試験 午前 問26

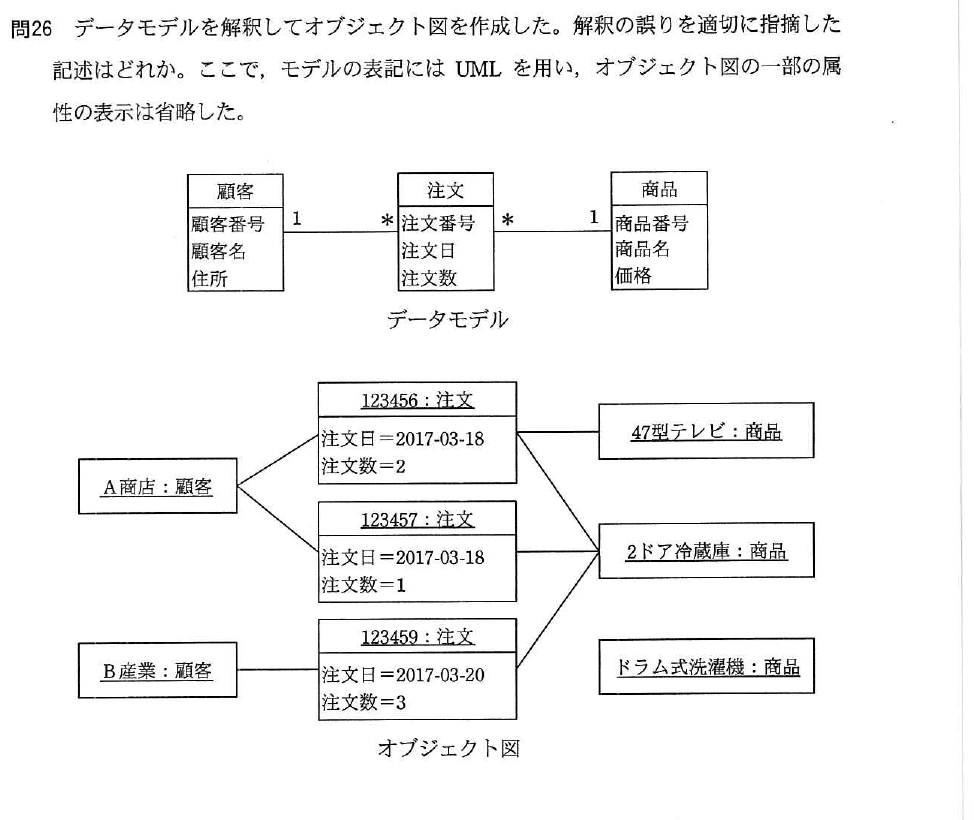

テクノロジ／データベースデータモデルを解釈してオブジェクト図を作成した。解釈の誤りを適切に指摘した記述はどれか。ここで，モデルの表記にはUMLを用い，オブジェクト図の一部の属性の表示は省略した。
出典：平成29年度 春期 応用情報技術者試験 午前 問26
- ア“123456：注文”が複数の商品にリンクしているのは，誤りである。
- イ“2ドア冷蔵庫：商品”が複数の注文にリンクしているのは，誤りである。
- ウ“A商店：顧客”が複数の注文にリンクしているのは，誤りである。
- エ“ドラム式洗濯機：商品”がどの注文にもリンクしていないのは，誤りである。
正解：ア
解説
データモデルでは，注文は顧客に対して多対1，商品に対しても多対1の関係（顧客1人が複数の注文をもち，1件の注文は1種類の商品を指す）です。オブジェクト図で“123456：注文”が“47型テレビ：商品”と“2ドア冷蔵庫：商品”の両方にリンクしているのは，1件の注文が複数の商品にリンクしてはならないというデータモデルの多重度（注文側が1）に反しており，誤りです。
選択肢ごとの解説
- ア正しい。データモデルでは1件の注文は1種類の商品にしか対応できないため，“123456：注文”が複数の商品にリンクしているのは誤りです。
- イ誤り。データモデルでは1種類の商品が複数の注文にリンクされること（商品側の多重度が*）は許されており，“2ドア冷蔵庫：商品”が複数の注文にリンクしていても誤りではありません。
- ウ誤り。データモデルでは1人の顧客が複数の注文をもつこと（顧客側の多重度が*）は許されており，“A商店：顧客”が複数の注文にリンクしていても誤りではありません。
- エ誤り。データモデルの多重度は商品が0件以上の注文とリンクできることを妨げておらず，“ドラム式洗濯機：商品”がどの注文にもリンクしていなくても誤りではありません。
