平成30年度 秋期 応用情報技術者試験 午前 問31

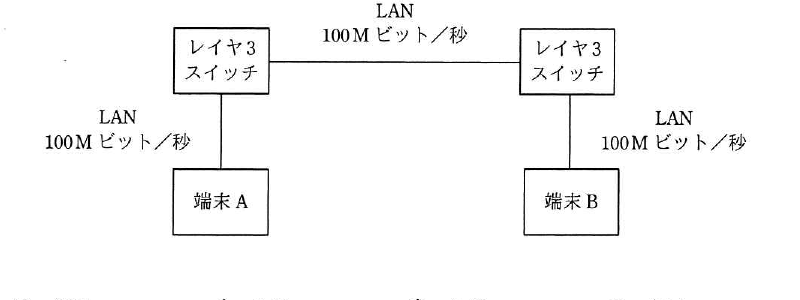

テクノロジ／ネットワーク2台の端末と2台のレイヤ3スイッチが図のようにLANで接続されているとき，端末Aがフレームを送信し始めてから，端末Bがそのフレームを受信し終わるまでの時間は，およそ何ミリ秒か。 〔条件〕 フレーム長：1,000バイト LANの伝送速度：100Mビット／秒 レイヤ3スイッチにおける1フレームの処理時間：0.2ミリ秒 レイヤ3スイッチは，1フレームの受信を完了してから送信を開始する。
出典：平成30年度 秋期 応用情報技術者試験 午前 問31
- ア0.24
- イ0.43
- ウ0.48
- エ0.64
正解：エ
解説
フレーム長1,000バイト（8,000ビット）を100Mビット/秒の回線で送るには1回線当たり0.08ミリ秒かかります。端末A→SW1→SW2→端末Bの3区間で蓄積交換方式のためこの送信時間が3回発生し，0.08×3＝0.24ミリ秒。さらに2台のレイヤ3スイッチそれぞれで0.2ミリ秒の処理時間がかかるため，0.2×2＝0.4ミリ秒が加わります。合計0.24＋0.4＝0.64ミリ秒です。
選択肢ごとの解説
- ア誤り。0.24は3区間の伝送時間の合計のみで，スイッチでの処理時間を加算し忘れた値です。
- イ誤り。0.43はスイッチの処理時間を1回分だけ加算した場合などに近い値です。
- ウ誤り。0.48はスイッチの処理時間を2回加算しても伝送区間を2区間分しか数えなかった場合の値に近い値です。
- エ正しい。伝送時間0.24ミリ秒とスイッチ処理時間0.4ミリ秒の合計0.64ミリ秒が正しい所要時間です。
