平成31年度 春期 応用情報技術者試験 午前 問49

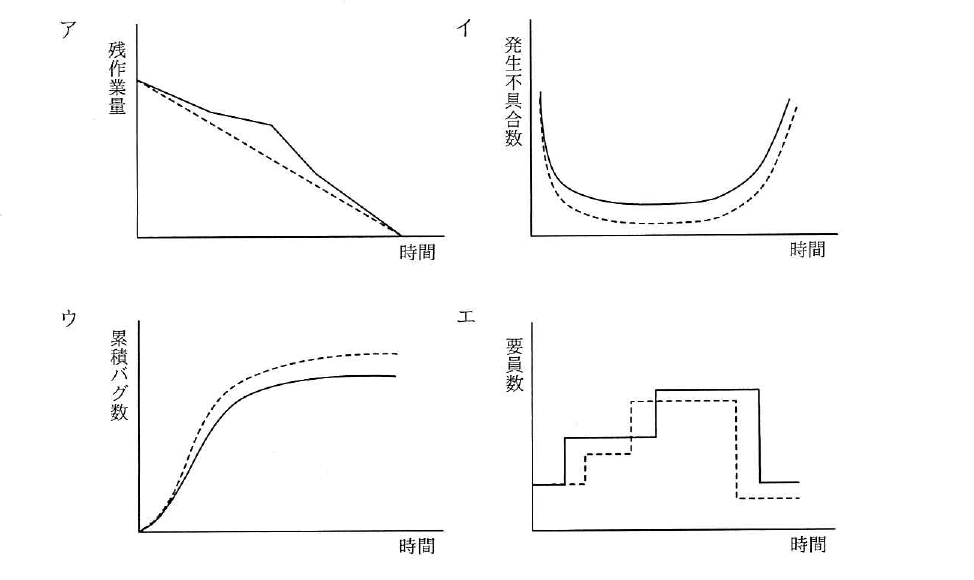

テクノロジ／開発技術アジャイル開発におけるプラクティスの一つであるバーンダウンチャートはどれか。ここで，図中の破線は予定又は予想を，実線は実績を表す。 （注：本サイトでは選択肢のグラフを図として掲載しています）
出典：平成31年度 春期 応用情報技術者試験 午前 問49
- アグラフア
- イグラフイ
- ウグラフウ
- エグラフエ
正解：ア
解説
バーンダウンチャートは，縦軸に残作業量（残ストーリーポイントなど），横軸に時間（イテレーションの経過日数など）をとり，残作業が0に向かって減っていく様子を表す図です。理想線（破線）と実績線（実線）を比べることで，進捗の遅れや前倒しを一目で把握できます。
選択肢ごとの解説
- ア正しい。縦軸が残作業量で，時間の経過とともに0に向かって減少していくグラフがバーンダウンチャートです。
- イ誤り。発生不具合数が初期と末期に多くなる形は，故障率の推移を表すバスタブ曲線です。
- ウ誤り。累積バグ数が時間とともに増加して飽和していく形は，信頼度成長曲線（ゴンペルツ曲線など）です。
- エ誤り。要員数が段階的に増減する形は，プロジェクトへの要員の投入計画（要員計画）の推移を表すグラフです。
