令和2年度 10月 応用情報技術者試験 午前 問22

解説

PWM 制御は，一定の周期を保ったままパルスの幅（デューティ比）だけを変化させ，出力の平均電圧を変えることでモータの速度などを制御する方式です。したがって駆動波形は，電圧の高さ（振幅）と周期は一定で，ON になっている時間の長さだけが変化する矩形波になります。

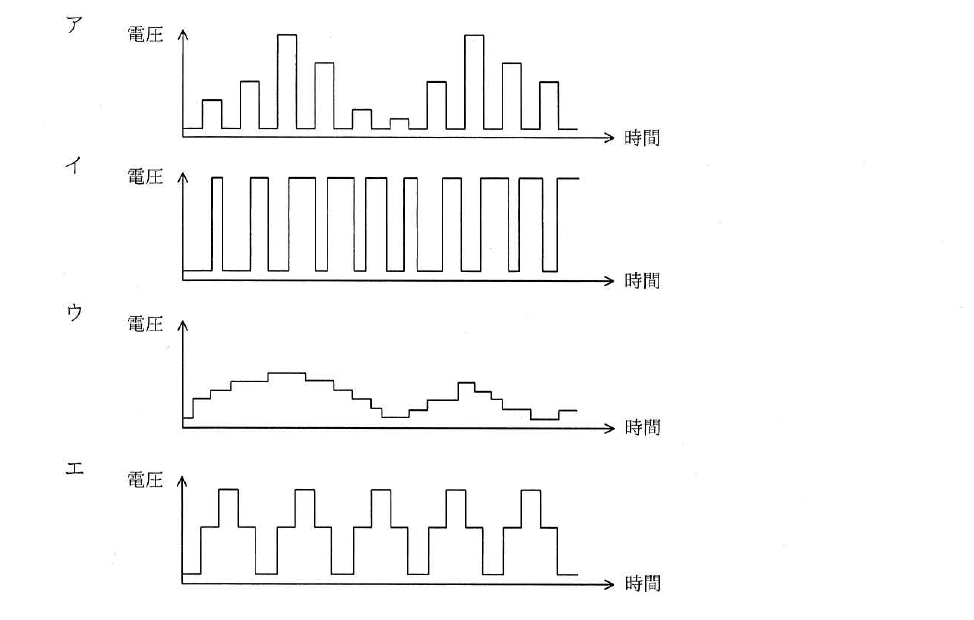

選択肢ごとの解説

• ア誤り。パルスの振幅（電圧の高さ）が変化しており，PAM（パルス振幅変調）の波形に相当します。
• イ正しい。振幅と周期が一定でパルスの幅だけが変化しており，PWM の駆動波形です。
• ウ誤り。電圧が階段状になめらかに増減しており，低域通過フィルタを通した後のアナログ的な波形に相当します。本問は低域通過フィルタを通していない波形が問われています。
• エ誤り。パルスの幅も周期も一定でデューティ比が変化していないため，出力の平均電圧を変えることができず，速度制御になりません。
