令和3年度 秋期 応用情報技術者試験 午前 問52

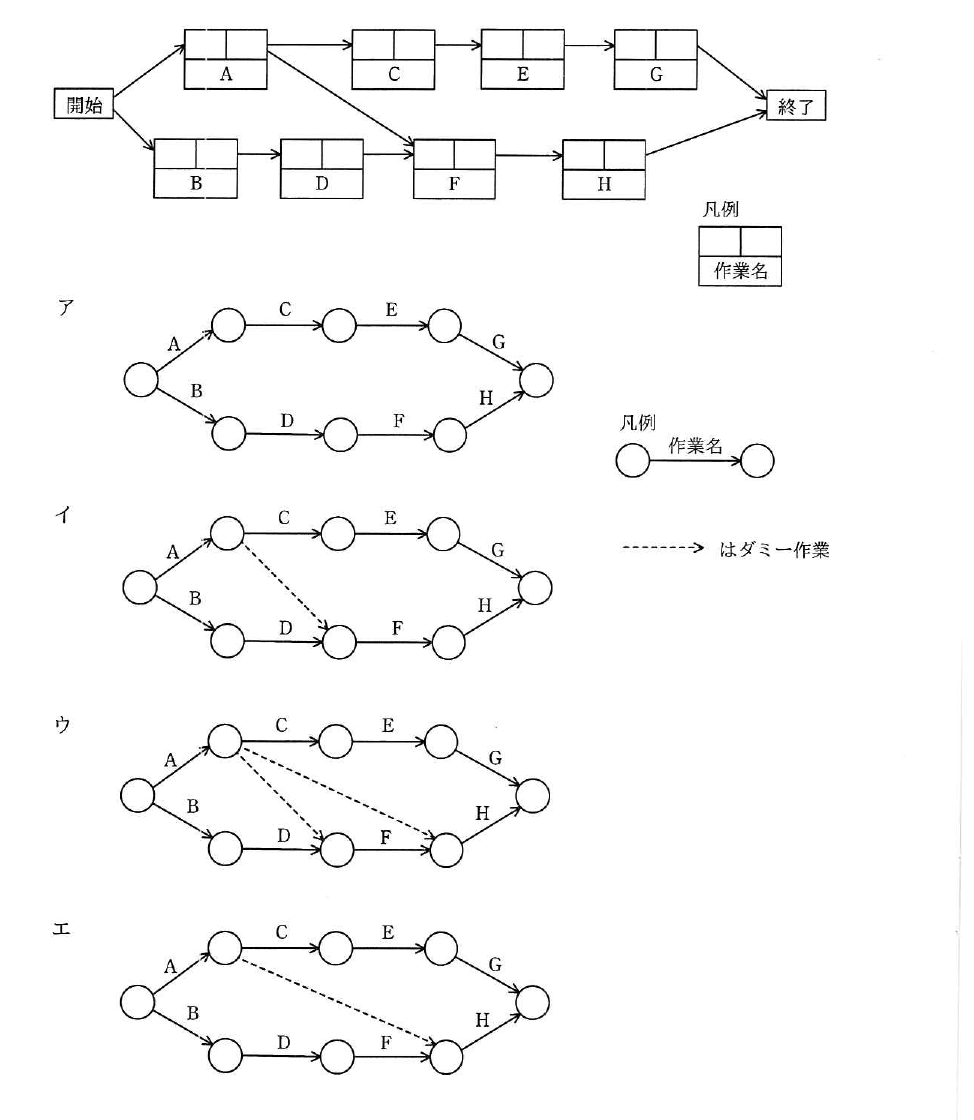

マネジメント／プロジェクトマネジメント次のプレシデンスダイアグラムで表現されたプロジェクトスケジュールネットワーク図を，アローダイアグラムに書き直したものはどれか。ここで，プレシデンスダイアグラムの依存関係は全て FS 関係とする。
出典：令和3年度 秋期 応用情報技術者試験 午前 問52
- ア図ア
- イ図イ
- ウ図ウ
- エ図エ
正解：イ
解説
プレシデンスダイアグラムの依存関係は，A→C，A→F，B→D，C→E，D→F，E→G，F→H，G→終了，H→終了です（全て FS 関係）。アローダイアグラムでは，F が A と D の両方の完了を待つことを表すために，A の完了ノードから D の完了ノード（F の開始ノード）へのダミー作業（破線矢印）が1本必要です。これを満たすのはイです。
選択肢ごとの解説
- ア誤り。アにはダミー作業がなく，A の完了が F の開始条件になっていることを表現できていません。
- イ正しい。A の後続ノードから F の開始ノードへのダミー作業1本によって，F が A と D の両方に依存する関係を正しく表しています。
- ウ誤り。ウはダミー作業が2本あり，元のプレシデンスダイアグラムにない依存関係（C や E の完了を H が待つなど）が加わっています。
- エ誤り。エはダミー作業の向き・位置が不適切で，A→F ではなく C 完了後のノードから F 側への依存となっており，元の依存関係と一致しません。
