令和3年度 春期 応用情報技術者試験 午前 問25

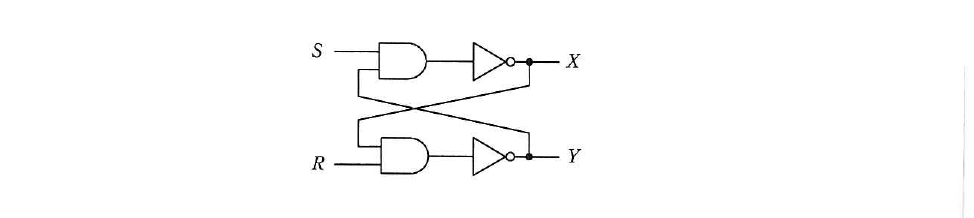

テクノロジ／ハードウェア図の論理回路において，S＝1，R＝1，X＝0，Y＝1 のとき，S を一旦 0 にした後，再び 1 に戻した。この操作を行った後の X，Y の値はどれか。
出典：令和3年度 春期 応用情報技術者試験 午前 問25
- アX＝0，Y＝0
- イX＝0，Y＝1
- ウX＝1，Y＝0
- エX＝1，Y＝1
正解：ウ
解説
AND ゲートと NOT ゲートの組合せは NAND として動作し，この回路は NAND 型の SR ラッチです。S＝1，R＝1，X＝0，Y＝1 の状態から S を0にすると，X＝NAND(S，Y)＝NAND(0，1)＝1 になり，これを受けて Y＝NAND(R，X)＝NAND(1，1)＝0 になります。S を1に戻しても X＝NAND(1，0)＝1 のまま保持されるので，X＝1，Y＝0 となります。
選択肢ごとの解説
- ア誤り。X＝0，Y＝0 は NAND 型ラッチでは安定状態として現れない組合せです。
- イ誤り。X＝0，Y＝1 は操作前の状態です。S を一旦0にするとラッチが反転するので，元の状態のままにはなりません。
- ウ正しい。S＝0 で X が1になり，Y が0に反転します。S を1に戻してもこの状態が保持されるので X＝1，Y＝0 です。
- エ誤り。X＝1，Y＝1 は S＝0 の瞬間だけを考えて Y の再計算を忘れた場合などに導かれる値で，安定状態ではありません。
