令和4年度 秋期 応用情報技術者試験 午前 問48

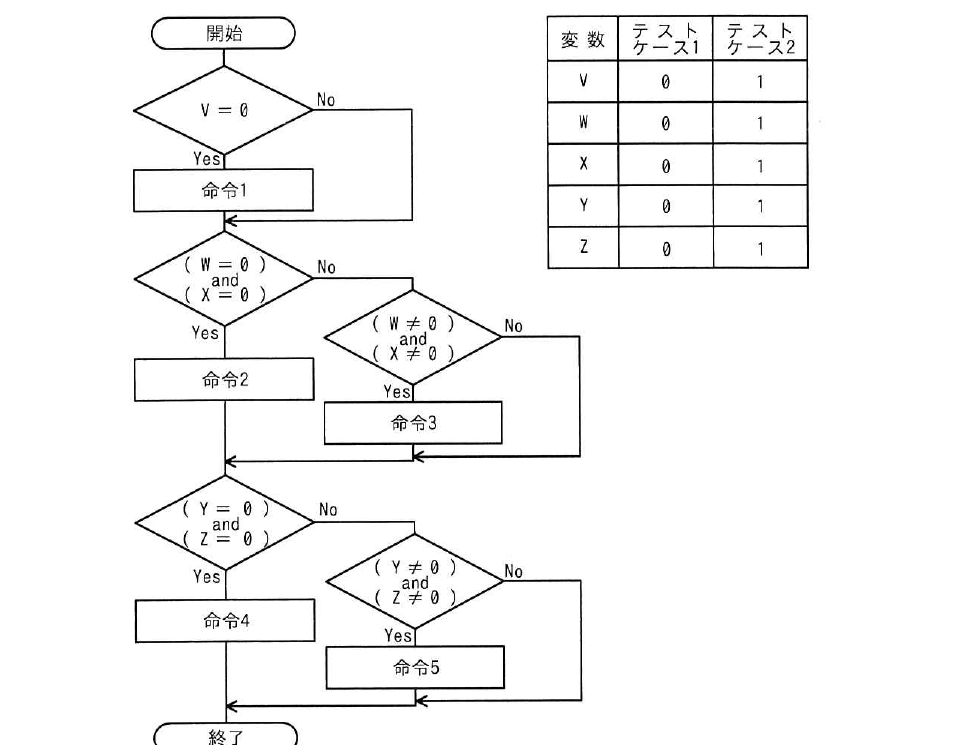

テクノロジ／開発技術流れ図で示したモジュールを表の二つのテストケースを用いてテストしたとき，テストカバレージ指標である C0（命令網羅）と C1（分岐網羅）とによる網羅率の適切な組みはどれか。ここで，変数 V〜変数 Z の値は，途中の命令で変更されない。 （注：本サイトでは選択肢の表を文字表記に変換しています）
出典：令和4年度 秋期 応用情報技術者試験 午前 問48
- アC0による網羅率 100%，C1による網羅率 100%
- イC0による網羅率 100%，C1による網羅率 80%
- ウC0による網羅率 80%，C1による網羅率 100%
- エC0による網羅率 80%，C1による網羅率 80%
正解：イ
解説
テストケース1（全て0）では判定1・2・4が Yes 側になり命令1，2，4を実行，テストケース2（全て1）では判定1・2・4が No 側，判定3・5が Yes 側になり命令3，5を実行します。命令1〜5は全て実行されるので C0＝100% です。分岐は5つの判定×2方向＝10 のうち，判定3（W≠0 and X≠0）と判定5（Y≠0 and Z≠0）の No 側の2つが実行されないため，C1＝8/10＝80% です。
選択肢ごとの解説
- ア誤り。C1 が 100% になるには判定3と判定5の No 側を通るテストケース（例えば W と X の一方だけが0）が必要です。
- イ正しい。命令網羅は5命令全て実行で 100%，分岐網羅は10分岐中8分岐で 80% です。
- ウ誤り。C0 は命令1〜5が全て実行されるため 80% ではなく 100% です。
- エ誤り。C0 は 100% です。また C1 も 0% や 80% 未満ではなく，10分岐中8分岐をカバーして 80% です。
