令和6年度 秋期 応用情報技術者試験 午前 問29

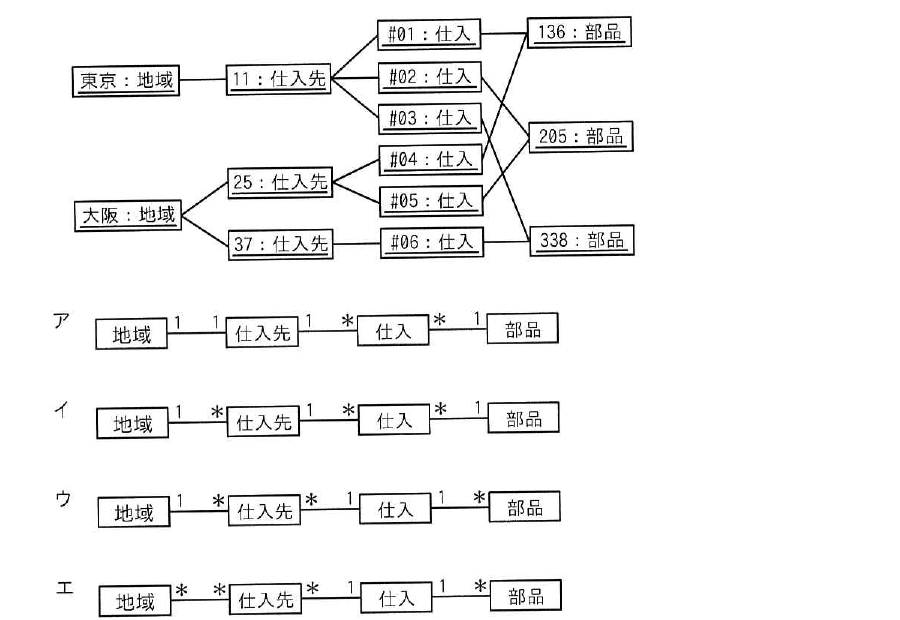

テクノロジ／データベース次のオブジェクト図（インスタンスを表す図）に対応する概念データモデルはどれか。ここで，オブジェクト図及び概念データモデルの表記には UML を用いる。
出典：令和6年度 秋期 応用情報技術者試験 午前 問29
- ア概念データモデルア
- イ概念データモデルイ
- ウ概念データモデルウ
- エ概念データモデルエ
正解：イ
解説
オブジェクト図から，1つの地域には複数の仕入先が対応し（大阪地域に仕入先25と37），1つの仕入先には複数の仕入が対応し（仕入先11に仕入#01～#03），複数の仕入が同じ部品を参照しています（部品136や205に複数の仕入が対応）。この対応関係を多重度で表すと，地域(1)－仕入先(*)，仕入先(1)－仕入(*)，仕入(*)－部品(1)となります。
選択肢ごとの解説
- ア誤り。地域と仕入先の関係を1対1としていますが，大阪地域には仕入先25と37の複数が存在するため誤りです。
- イ正しい。地域(1)－仕入先(*)，仕入先(1)－仕入(*)，仕入(*)－部品(1)という多重度がオブジェクト図の対応関係と一致します。
- ウ誤り。仕入と部品の関係を1対多としていますが，実際は複数の仕入が同じ部品を参照する多対1の関係です。
- エ誤り。地域と仕入先の関係を多対多としていますが，一つの仕入先は一つの地域にしか属していないため誤りです。
