平成23年度 特別 データベーススペシャリスト試験 午前Ⅱ 問4

解説

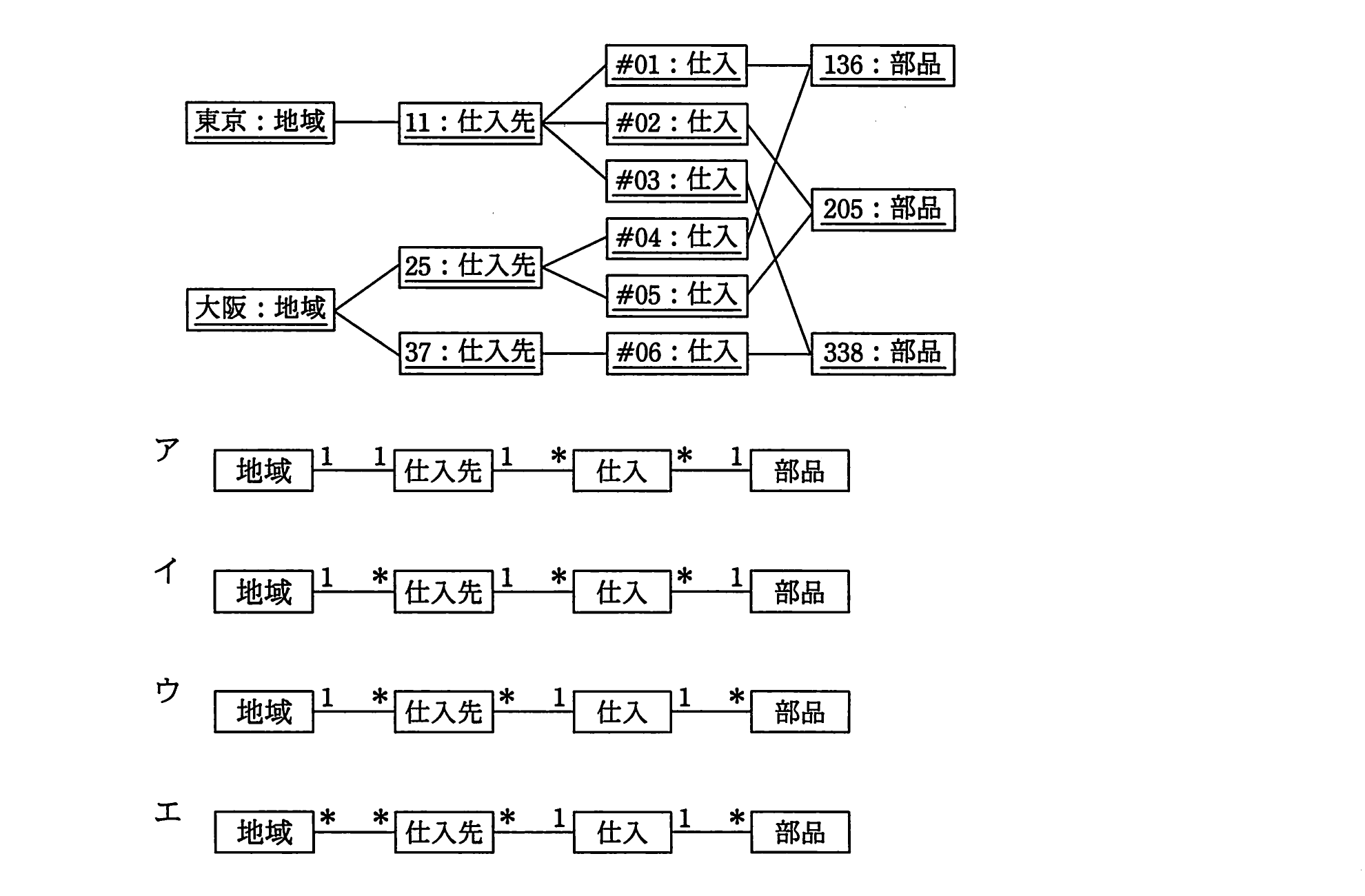

オブジェクト図より，東京地域には仕入先が1件，大阪地域には仕入先が2件対応しているため，地域側は1，仕入先側は*となります。同様に，一つの仕入先に複数の仕入が対応しているため仕入先側は1，仕入側は*となり，複数の仕入が同じ部品に対応しているため部品側は1，仕入側は*となります。これらを満たすのは選択肢イです。

選択肢ごとの解説

• ア誤り。大阪地域には仕入先が2件対応しているため，仕入先側の多重度は1ではなく*でなければなりません。
• イ正しい。地域1に対し仕入先*，仕入先1に対し仕入*，仕入*に対し部品1という多重度の組合せが，オブジェクト図の対応関係と一致します。
• ウ誤り。仕入先と仕入の関係，仕入と部品の関係の多重度がいずれも逆になっており，オブジェクト図の内容と一致しません。
• エ誤り。一つの仕入先は一つの地域にしか属さないため，地域側の多重度は*ではなく1でなければなりません。
