平成28年度 春期 データベーススペシャリスト試験 午前Ⅱ 問6
テクノロジ／データベース四つの表の関係を表すE-R図として，適切なものはどれか。ここで，「1 *」は1対多の関連を表し，実線の下線は主キーを表す。 〔表定義〕 医師（医師番号，医師名，診療科コード）：主キーは医師番号，診療科コードは診療科を参照する外部キー。 診療科（診療科コード，診療科名称）：主キーは診療科コード。 診察（診療科コード，患者番号，診察日時）：主キーは診療科コードと患者番号の組で，いずれも外部キー（診療科コードは診療科を，患者番号は患者を参照）。 患者（患者番号，患者名）：主キーは患者番号。 （注：本サイトでは原問題の表を文字表記に変換していますが，選択肢のE-R図は原問題のとおり図として掲載しています）
出典：平成28年度 春期 データベーススペシャリスト試験 午前Ⅱ 問6

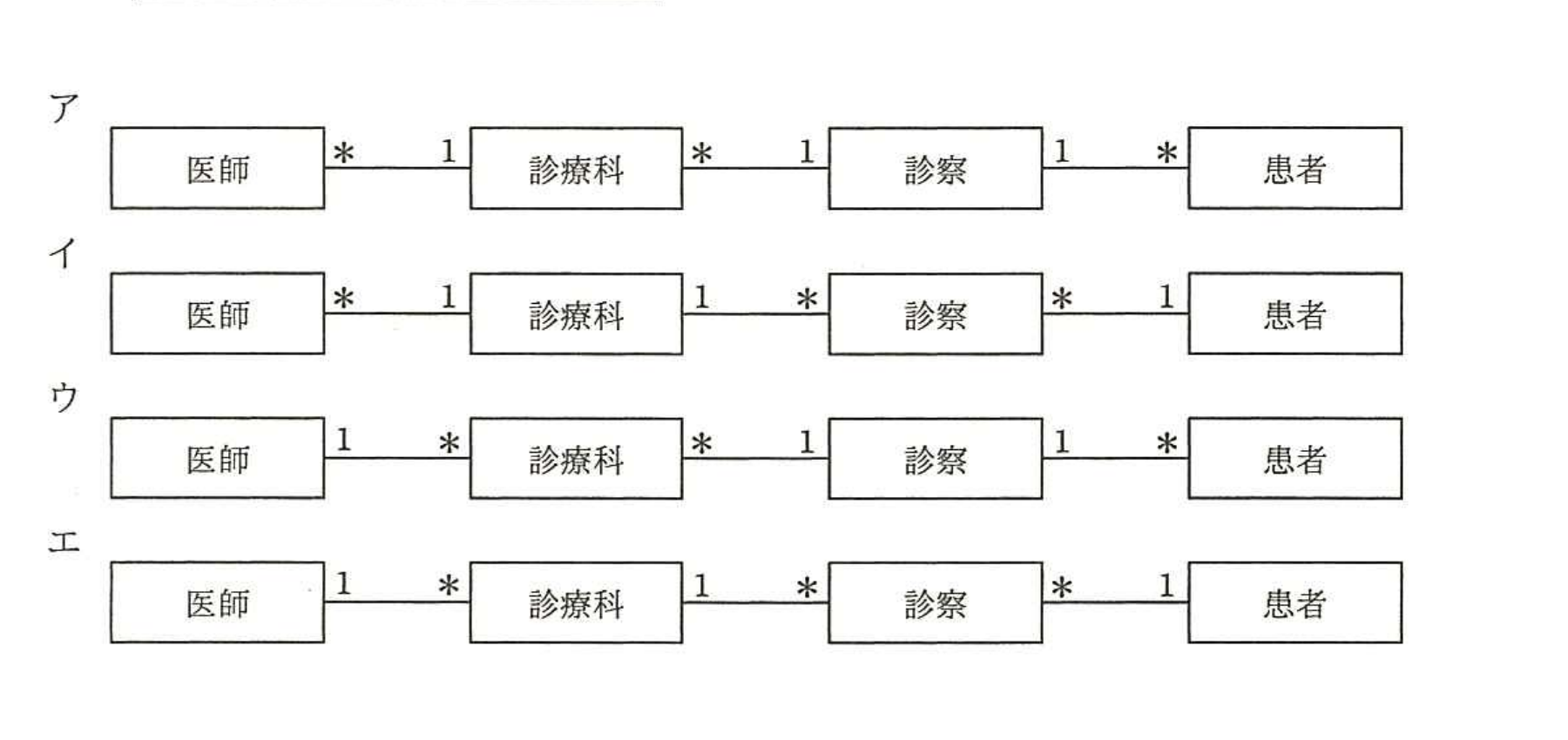

- ア図ア
- イ図イ
- ウ図ウ
- エ図エ
正解：イ
解説
表定義から，医師は診療科コードを外部キーとしてもつため医師（多）対診療科（1）の関係になり，診察は診療科コードと患者番号の組を主キーとしてもつため，診療科（1）対診察（多），患者（1）対診察（多）の関係になります。この対応をすべて満たすE-R図は，医師と診療科が「*－1」，診療科と診察が「1－*」，診察と患者が「*－1」という多重度で表されている図イです。
選択肢ごとの解説
- ア誤り。図アは，診療科と診察が「*－1」（診療科側が多）になっており，診察の主キーに診療科コードが含まれるという表定義（診療科1に対し診察が多）と多重度の向きが逆です。
- イ正しい。図イは，医師と診療科が「*－1」，診療科と診察が「1－*」，診察と患者が「*－1」となっており，医師（多）対診療科（1），診療科（1）対診察（多），患者（1）対診察（多）という表定義の外部キー関係と一致します。
- ウ誤り。図ウは，医師と診療科が「1－*」になっており，医師表の診療科コードが外部キーである（医師が多，診療科が1）という表定義と多重度の向きが逆です。
- エ誤り。図エは，医師と診療科が「1－*」，診療科と診察が「1－*」になっている点は表定義に近いものの，医師と診療科の多重度の向きが表定義（医師側が多，診療科側が1）と逆になっています。
