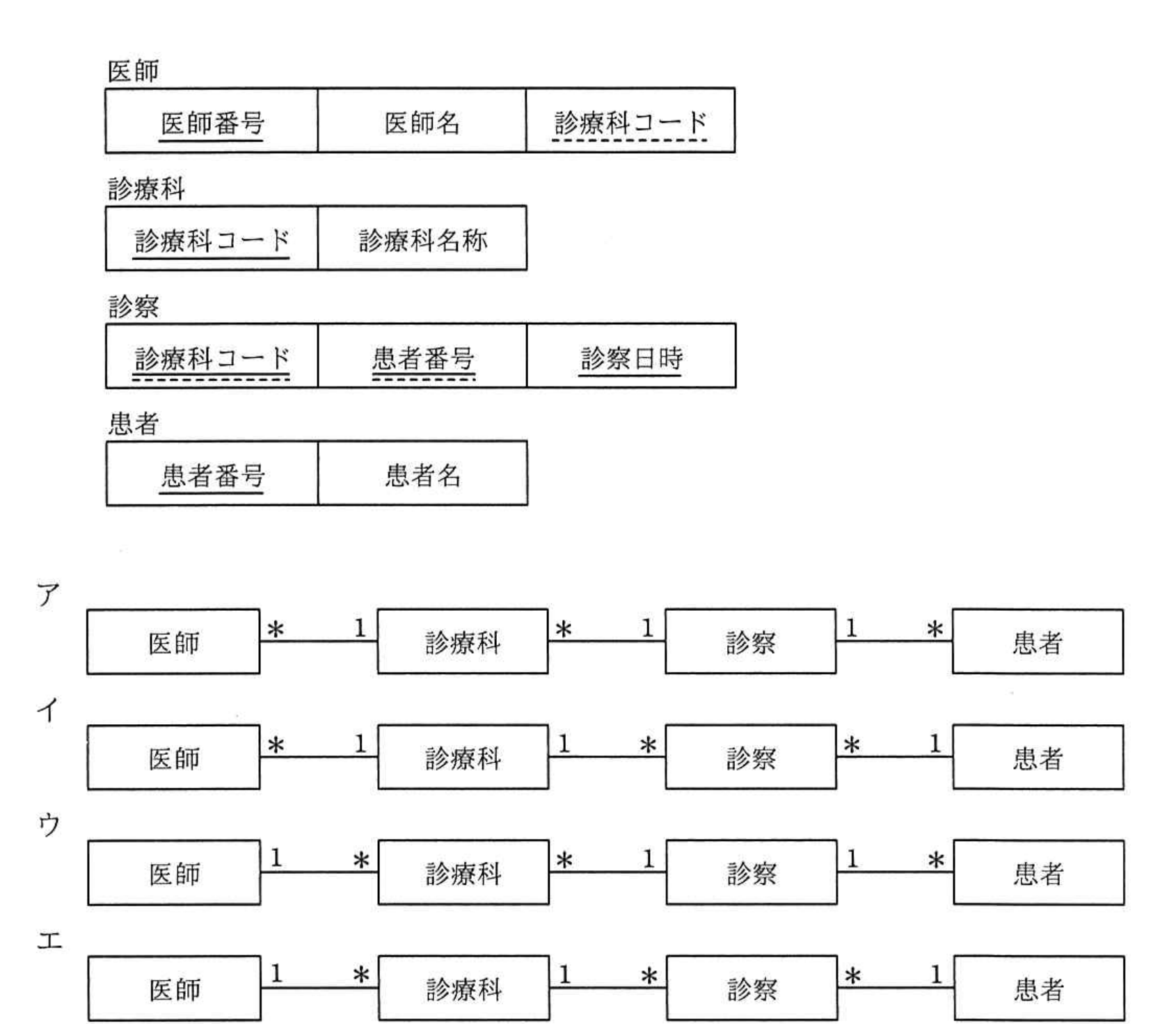

令和3年度 秋期 データベーススペシャリスト試験 午前Ⅱ 問4

解説

各表の外部キーの向きから対応関係を整理すると，“医師”は診療科コードを外部キーとして持つため，多くの医師が一つの診療科に属します（医師：診療科＝多：1）。“診察”は診療科コードと患者番号を外部キーとして持つため，一つの診療科は多くの診察に対応し（診療科：診察＝1：多），一つの患者も多くの診察に対応します（患者：診察＝1：多）。したがって，医師から患者に向かって「多：1，1：多，多：1」という多重度の並びとなり，これに一致するのはイの図です。

選択肢ごとの解説

• ア誤り。診療科と診察の間の多重度が「診療科側が多，診察側が1」，診察と患者の間の多重度が「診察側が1，患者側が多」となっており，診察.診療科コード及び診察.患者番号が外部キーであるという実際の関係と多重度の向きが逆になっています。
• イ正しい。医師は診療科コードを外部キーに持つため医師から診療科へは多対1，診察は診療科コード・患者番号を外部キーに持つため診療科から診察へは1対多，患者から診察へも1対多（診察から見ると多対1）となり，実際の外部キーの関係を正しく表しています。
• ウ誤り。医師と診療科の間の多重度が「医師側が1，診療科側が多」となっており，医師.診療科コードが外部キーであるという実際の関係（多くの医師が一つの診療科に属する）と多重度の向きが逆になっています。
• エ誤り。医師と診療科の間の多重度が「医師側が1，診療科側が多」となっており，医師.診療科コードが外部キーであるという実際の関係と多重度の向きが逆になっています。
