令和6年度 秋期 データベーススペシャリスト試験 午前Ⅱ 問3

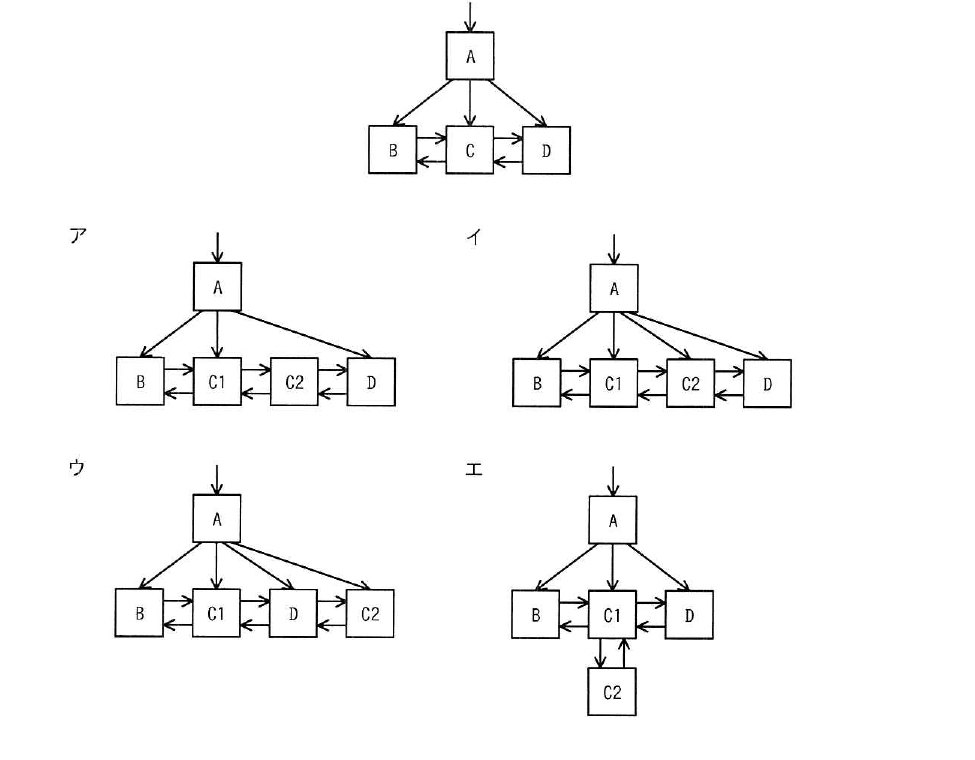

テクノロジ／データベース関係データベースのテーブルにレコードを 1 件追加したところ，インデックスとして使う，B⁺木のリーフノード C がノード C1 と C2 に分割された。ノード分割後の B⁺木構造はどれか。ここで，矢印はノードへのポインタとする。また，中間ノード A には十分な空きがあるものとする。
出典：令和6年度 秋期 データベーススペシャリスト試験 午前Ⅱ 問3
- ア図ア
- イ図イ
- ウ図ウ
- エ図エ
正解：イ
解説
B⁺木のリーフノードは，キー順に並んだ兄弟ノード間を双方向のポインタで結ぶ連結リストになっています。ノード C が C1，C2 に分割されると，元の並び順（B → C → D）を保ったまま，C の位置に C1，C2 が挿入されるように連結リストが張り替えられ，さらに中間ノード A から C1，C2 のそれぞれへ新たにポインタが張られます。
選択肢ごとの解説
- ア誤り。分割後のリーフノードの並びが B，C1，C2，D となっていますが，中間ノード A から C2 への直接のポインタが張られておらず，B⁺木として不完全です。
- イ正しい。B，C1，C2，D の順にリーフノードが正しく連結され，中間ノード A から C1，C2 の両方へポインタが張られており，ノード分割後の B⁺木構造として適切です。
- ウ誤り。リーフノードの並びが B，C1，D，C2 となっており，キー順による連結順序が崩れています。
- エ誤り。C2 が C1 の下位階層に配置されており，リーフノード間の連結リストとしての構造になっていません。
