令和6年度 秋期 データベーススペシャリスト試験 午前Ⅱ 問6

解説

“従業員は組織階層中のどの組織にも所属できるが，兼務はしない”という条件を満たすには，組織の階層構造を上位・下位の自己再帰的な関連（多段階の階層を表現できるもの）として表し，かつ“所属する”関連を，特定の階層レベルのサブクラスではなく，上位クラスの“組織”に対して 1 対多（従業員側が組織 1 個に対応）で定義する必要があります。

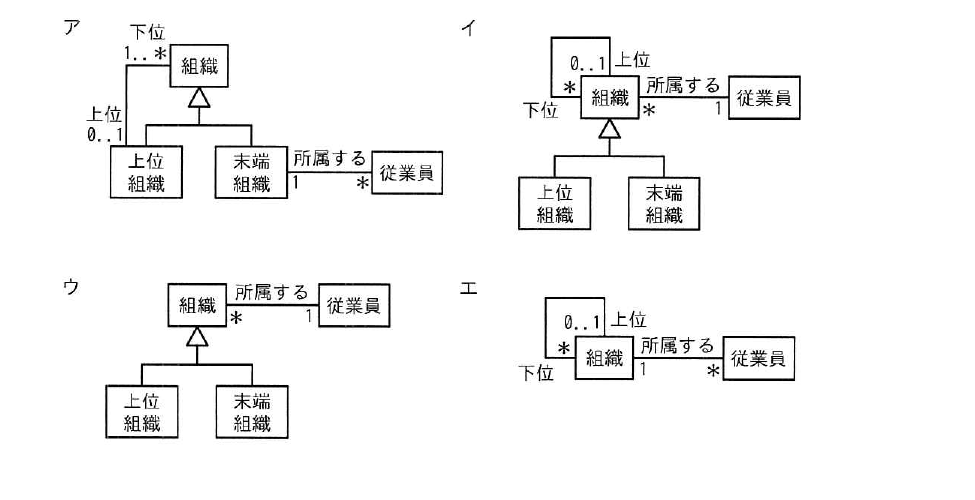

選択肢ごとの解説

• ア誤り。“所属する”関連が“末端組織”サブクラスにだけ設定されているため，従業員は末端（最下位）の組織にしか所属できず，上位の組織には所属できません。
• イ誤り。“所属する”関連の多重度が組織側“*”，従業員側“1”となっており，一人の従業員が複数の組織に対応できてしまうため，兼務を許さないという条件に反します。また，組織を“上位組織”“末端組織”という二つのサブクラスに固定的に分類しており，3 階層以上の中間的な組織を正しく表現できません。
• ウ誤り。組織どうしを結ぶ上位・下位の自己再帰的な関連がなく，組織の階層構造（親子関係）そのものが表現されていません。
• エ正しい。上位・下位の自己再帰的な関連によって組織の階層構造を表現し，“所属する”関連を組織側の多重度 1，従業員側の多重度 * で定義しているため，従業員は階層中のどの組織にも所属でき，かつ一つの組織にしか対応しない（兼務しない）ことを正しく表せます。
