平成23年度 特別 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問16

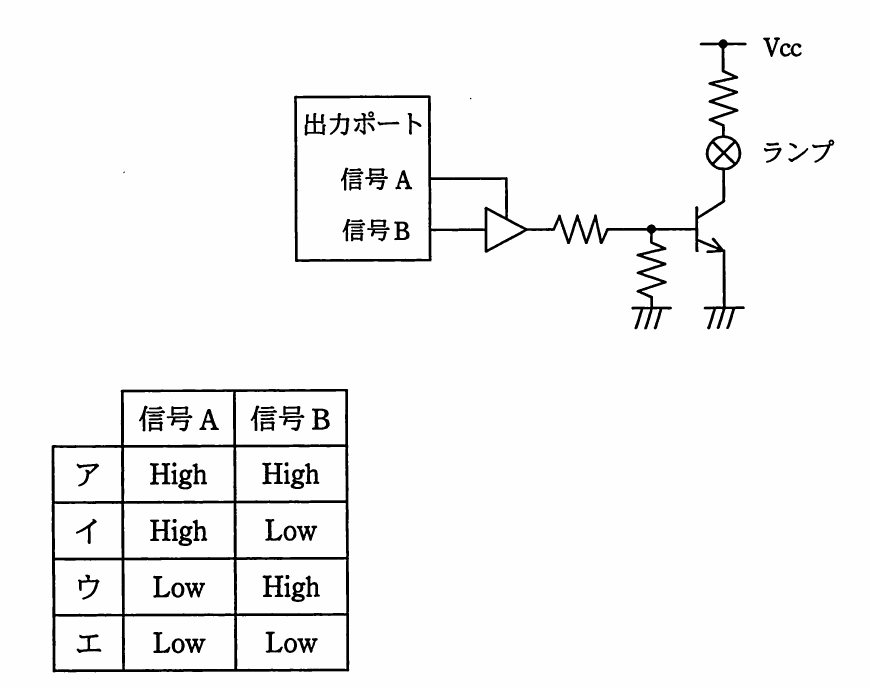

テクノロジ／ハードウェアマイコンの出力ポートに接続されたランプ回路を図に示す。ランプが点灯するのはどの場合か。
出典：平成23年度 特別 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問16
- ア信号A＝High，信号B＝High
- イ信号A＝High，信号B＝Low
- ウ信号A＝Low，信号B＝High
- エ信号A＝Low，信号B＝Low
正解：ア
解説
図の回路では，出力ポートの信号A，信号Bが2入力のバッファ（論理積，AND相当の働きをする素子）に入力され，その出力が抵抗を介してトランジスタのベースに接続されています。トランジスタは，ベースに十分な電流（Highレベルの信号）が流れ込むとオンになり，コレクタ・エミッタ間が導通してVccからランプ，トランジスタを経て電流が流れ，ランプが点灯します。バッファの出力がHighになるのは信号A，信号Bの両方がHighのときであり，このときトランジスタがオンになってランプが点灯します。信号A又はBのいずれか一方でもLowであれば，バッファの出力はLowとなり，トランジスタはオフのままでランプは点灯しません。
選択肢ごとの解説
- ア正しい。信号A，信号Bの両方がHighのとき，バッファの出力がHighとなってトランジスタのベースに電流が流れ込み，トランジスタがオンになるため，ランプが点灯します。
- イ誤り。信号AがHigh，信号BがLowの場合，2入力のバッファ（AND相当）の出力はLowとなり，トランジスタのベースに十分な電流が流れないため，トランジスタはオフのままでランプは点灯しません。
- ウ誤り。信号AがLow，信号BがHighの場合も，バッファの出力はLowとなり，トランジスタはオフのままとなるため，ランプは点灯しません。
- エ誤り。信号A，信号Bの両方がLowの場合，バッファの出力はLowとなり，トランジスタはオフのままとなるため，ランプは点灯しません。
