令和6年度 秋期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問9

解説

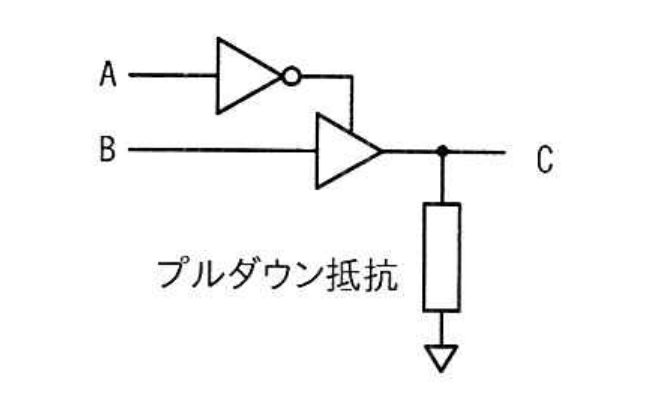

この回路は，入力 A を NOT ゲートで反転した信号を制御（イネーブル）入力，入力 B をデータ入力とするスリーステートバッファであり，出力 C にはプルダウン抵抗が接続されています。A＝0 のとき NOT(A)＝1 となってバッファが有効になり，出力 C は入力 B と同じ値（C＝B）になります。A＝1 のとき NOT(A)＝0 となってバッファはハイインピーダンス（高抵抗）状態になり，B の値によらずプルダウン抵抗によって C は 0 に固定されます。これを整理すると，(A，B，C)＝(0，0，0)，(0，1，1)，(1，0，0)，(1，1，0) となります。

選択肢ごとの解説

• ア誤り。A＝0，B＝1 のとき，バッファが有効になり C＝B＝1 となるはずですが，この表では C＝0 になっており誤りです。また A＝1，B＝1 のとき，バッファは無効化されプルダウン抵抗によって C＝0 となるはずですが，この表では C＝1 になっています。
• イ正しい。A＝0 のときバッファが有効になり C＝B となる（0，0，0），（0，1，1）と，A＝1 のときバッファが無効化されプルダウン抵抗によって C＝0 に固定される（1，0，0），（1，1，0）が，この回路の真理値表として一致します。
• ウ誤り。A＝1，B＝0 及び A＝1，B＝1 のとき，バッファが無効化されプルダウン抵抗によって C は 0 に固定されるはずですが，この表ではいずれも C＝1 になっており誤りです。
• エ誤り。A＝1，B＝0 のとき，バッファが無効化されプルダウン抵抗によって C＝0 になるはずですが，この表では C＝1 になっており誤りです。
