平成22年度 春期 基本情報技術者試験 午前 問46

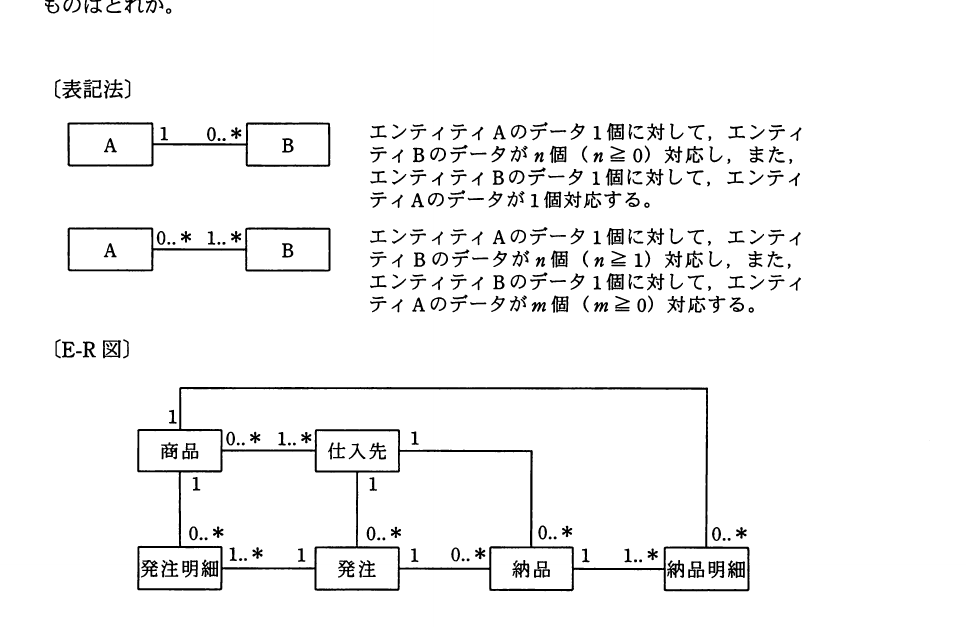

テクノロジ／開発技術データモデルが次の表記法に従うとき，E-R図の解釈に関する記述のうち，適切なものはどれか。 〔表記法〕 A―1：0..*―B：エンティティAのデータ1個に対して，エンティティBのデータがn個（n≧0）対応し，また，エンティティBのデータ1個に対して，エンティティAのデータが1個対応する。 A―0..*：1..*―B：エンティティAのデータ1個に対して，エンティティBのデータがn個（n≧1）対応し，また，エンティティBのデータ1個に対して，エンティティAのデータがm個（m≧0）対応する。 〔E-R図〕 商品―1：0..*―仕入先，仕入先―1..*：1―商品 商品―1：0..*―発注明細 仕入先―1：0..*―発注 発注―1：0..*―納品 発注明細―1..*：1―発注 納品―1：1..*―納品明細 商品―1：0..*―納品明細
出典：平成22年度 春期 基本情報技術者試験 午前 問46
- ア同一の商品は一つの仕入先から仕入れている。
- イ発注明細と納品明細は1対1に対応している。
- ウ一つの発注で複数の仕入先に発注することはない。
- エ一つの発注で複数の商品を発注することはない。
正解：ウ
解説
図中の“発注”と“発注明細”の関係は，発注1件に対して発注明細が0..*，発注明細1件に対して発注が1..*：1となっており，発注明細は必ず一つの発注に属します。一方，発注から見た多重度は0..*（複数の発注明細をもち得る）なので，一つの発注に複数の商品（複数の発注明細）が対応することはあり得ますが，一つの発注が複数の仕入先にまたがることはE-R図の構造上表現されていません。
選択肢ごとの解説
- ア誤り。商品と仕入先の関係は1：0..*〜1..*：1であり，商品1件に対して複数の仕入先が対応し得る多重度になっているため，同一の商品を複数の仕入先から仕入れることがあり得ます。
- イ誤り。発注明細と納品明細はいずれも0..*の多重度で商品・納品と結び付いており，1対1に固定される関係にはなっていません。
- ウ正しい。発注と仕入先の関連の向きから，一つの発注は一つの仕入先に対して行われる構造になっており，複数の仕入先にまたがって発注することはありません。
- エ誤り。発注と発注明細は1：0..*の関係であり，一つの発注に複数の発注明細（複数の商品）が対応することがあり得ます。
