平成25年度 秋期 基本情報技術者試験 午前 問8

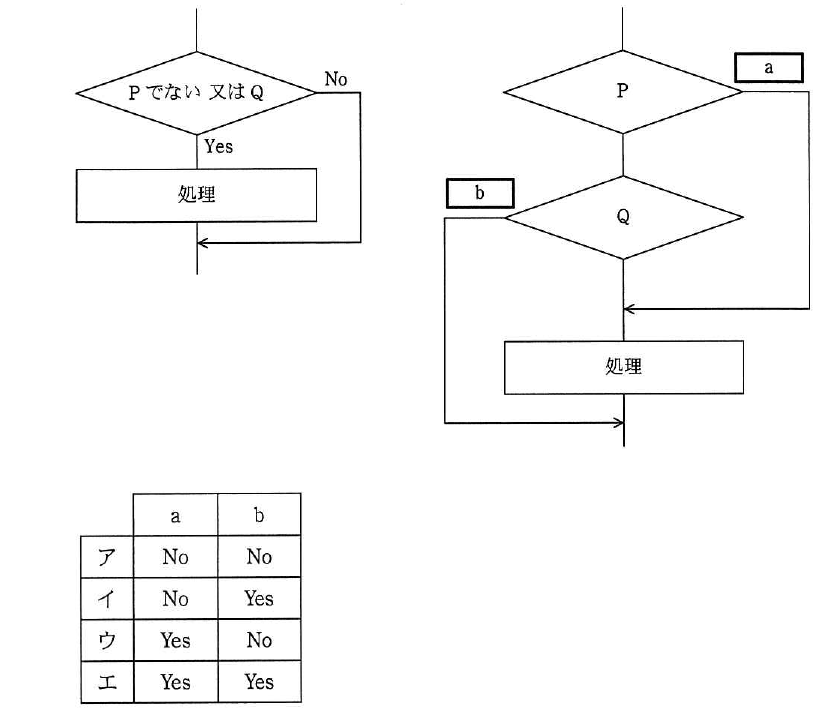

テクノロジ／アルゴリズム右の流れ図が左の流れ図と同じ動作をするために，a，bに入るYesとNoの組合せはどれか。 左の流れ図：「Pでない又はQ」の判定でYesなら処理を実行してループの先頭へ戻り，Noならループを抜ける。 右の流れ図：Pを判定し，その結果に応じてaへ分岐（分岐しない側はQの判定へ進む），Qを判定し，その結果に応じてbから処理へ合流するか，ループを抜ける。処理の後はループの先頭へ戻る。 （注：本サイトでは原問題の図を文字表記に変換しています）
出典：平成25年度 秋期 基本情報技術者試験 午前 問8
- アa：No，b：No
- イa：No，b：Yes
- ウa：Yes，b：No
- エa：Yes，b：Yes
正解：ア
解説
左の流れ図は「Pでない又はQ」が真の間だけ処理を実行するループで，これが偽になる（つまりPが真かつQが偽の）ときだけループを抜けます。右の流れ図でPの判定結果がNoのとき（Pが偽のとき）は，Qの値によらず条件が真になるので，直接処理へ進む必要があり，これがaです。Pの判定がYesのときはQの判定に進み，Qの判定がNoのとき（Pが真かつQが偽のとき）だけループを抜ける必要があり，これがbになります。
選択肢ごとの解説
- ア正しい。a：No（Pが偽なら直接処理へ）とb：No（Qが偽ならループを抜ける）の組合せによって，元の「Pでない又はQ」と同じ動作になります。
- イ誤り。b：Yesにすると，Pが真かつQが真のときにループを抜けてしまい，本来処理を実行すべき場合に処理されなくなります。
- ウ誤り。a：Yesにすると，Pが偽のときに直接処理へ進まず，本来実行されるべき処理がされない場合が生じます。
- エ誤り。a，bともに逆の値になっており，Pが偽でも処理へ進まず，Qが真でもループを抜けてしまうなど，動作が反対になります。
