平成26年度 秋期 基本情報技術者試験 午前 問21

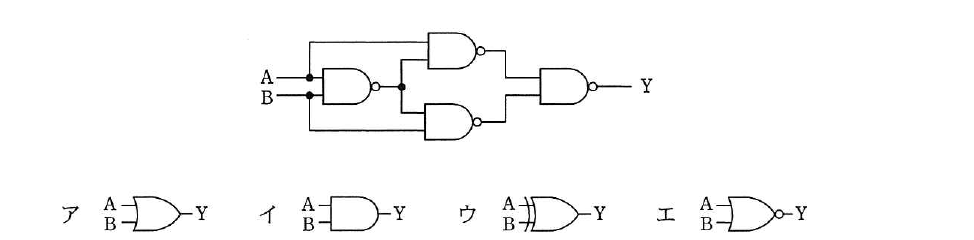

テクノロジ／コンピュータ構成要素図の論理回路と等価な回路はどれか。
出典：平成26年度 秋期 基本情報技術者試験 午前 問21
- ア回路ア
- イ回路イ
- ウ回路ウ
- エ回路エ
正解：ウ
解説
図の回路は，A，Bの入力をNANDに通した後，それをさらに2段のNAND（フィードバック的な構成）に通してから最終段のNANDで出力する構成です。真理値表を作って確かめると，この回路全体はAとBの論理和（OR）と等価になります。
選択肢ごとの解説
- ア誤り。AND回路（論理積）の真理値表とは，A＝1，B＝0（またはその逆）のときの出力が一致しません。
- イ誤り。XOR回路（排他的論理和）の真理値表とは，A＝1，B＝1のときの出力が一致しません。
- ウ正しい。回路の全ての入力パターンで出力を確認すると，A OR Bと同じ真理値表になります。
- エ誤り。NAND回路（否定論理積）の真理値表とは，A＝0，B＝0のときの出力が一致しません。
