平成26年度 秋期 基本情報技術者試験 午前 問52

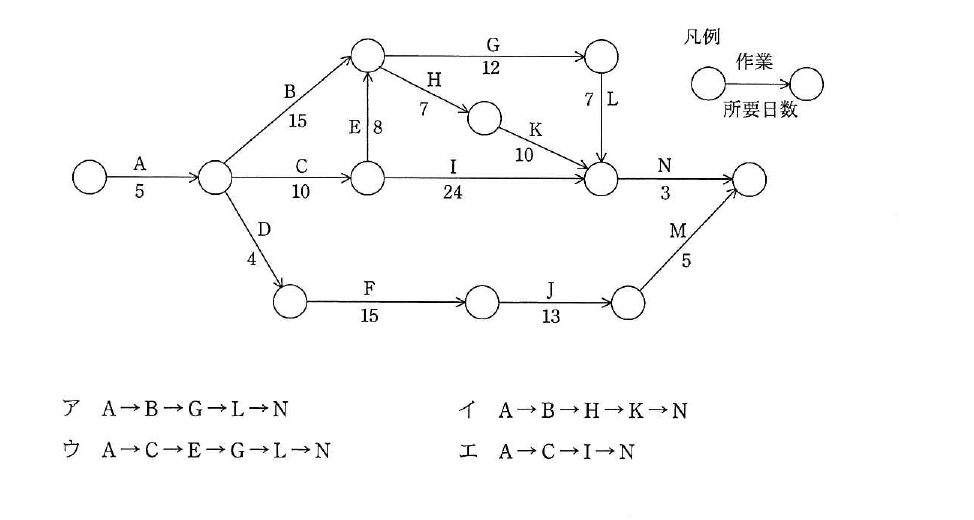

マネジメント／プロジェクトマネジメント図に示すアローダイアグラムは，あるシステムの開発作業を表したものである。クリティカルパスはどれか。
出典：平成26年度 秋期 基本情報技術者試験 午前 問52
- アA→B→G→L→N
- イA→B→H→K→N
- ウA→C→E→G→L→N
- エA→C→I→N
正解：ウ
解説
各経路の所要日数を合計すると，A→B→G→L→N＝5＋15＋12＋7＋3＝42日，A→B→H→K→N＝5＋15＋7＋10＋3＝40日，A→C→E→G→L→N＝5＋10＋8＋12＋7＋3＝45日，A→C→I→N＝5＋10＋24＋3＝42日となり，最も日数の大きいA→C→E→G→L→Nがクリティカルパスです。
選択肢ごとの解説
- ア誤り。この経路の所要日数は42日であり，45日の経路より短いためクリティカルパスではありません。
- イ誤り。この経路の所要日数は40日であり，最長経路ではありません。
- ウ正しい。この経路の所要日数は5＋10＋8＋12＋7＋3＝45日で，四つの経路の中で最長となるためクリティカルパスです。
- エ誤り。この経路の所要日数は42日であり，45日の経路より短いためクリティカルパスではありません。
