平成26年度 春期 基本情報技術者試験 午前 問26

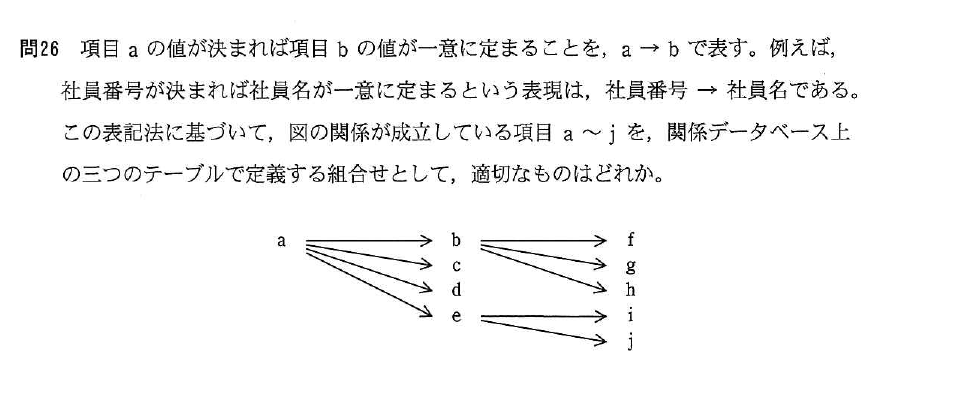

テクノロジ／データベース項目 a の値が決まれば項目 b の値が一意に定まることを，a → b で表す。例えば，社員番号が決まれば社員名が一意に定まるという表現は，社員番号 → 社員名である。この表記法に基づいて，図の関係が成立している項目 a 〜 j を，関係データベース上の三つのテーブルで定義する組合せとして，適切なものはどれか。
出典：平成26年度 春期 基本情報技術者試験 午前 問26
- アテーブル1(a) テーブル2(b, c, d, e) テーブル3(f, g, h, i, j)
- イテーブル1(a, b, c, d, e) テーブル2(b, f, g, h) テーブル3(e, i, j)
- ウテーブル1(a, b, f, g, h) テーブル2(c, d) テーブル3(e, i, j)
- エテーブル1(a, c, d) テーブル2(b, f, g, h) テーブル3(e, i, j)
正解：イ
解説
図の矢印から，a→b，a→c，a→d，a→e，b→f，b→g，b→h，e→i，e→jという関数従属性が読み取れます。正規化の考え方に基づき，一つの決定項（左辺）とそれによって一意に定まる項目（右辺）の組を一つのテーブルにまとめると，aを主キーとしてa,b,c,d,eを含むテーブル，bを主キーとしてb,f,g,hを含むテーブル，eを主キーとしてe,i,jを含むテーブルの三つに分けるのが適切です。
選択肢ごとの解説
- ア誤り。テーブル2にb,c,d,eをまとめてしまうと，bのみに従属するf,g,hや，eのみに従属するi,jとの対応関係が正しく表現できません。
- イ正しい。a→b,c,d,eの関係からテーブル1(a,b,c,d,e)，b→f,g,hの関係からテーブル2(b,f,g,h)，e→i,jの関係からテーブル3(e,i,j)とするのが，図の関数従属性と整合します。
- ウ誤り。テーブル1にa,b,f,g,hをまとめると，bとf,g,hの従属関係とaとbの従属関係が混在し，正規化された構造になりません。
- エ誤り。テーブル1からb,eが抜けており，cとdだけの独立したテーブル2には主キーとなる項目がなく，関係を正しく表現できません。
