平成26年度 春期 基本情報技術者試験 午前 問46

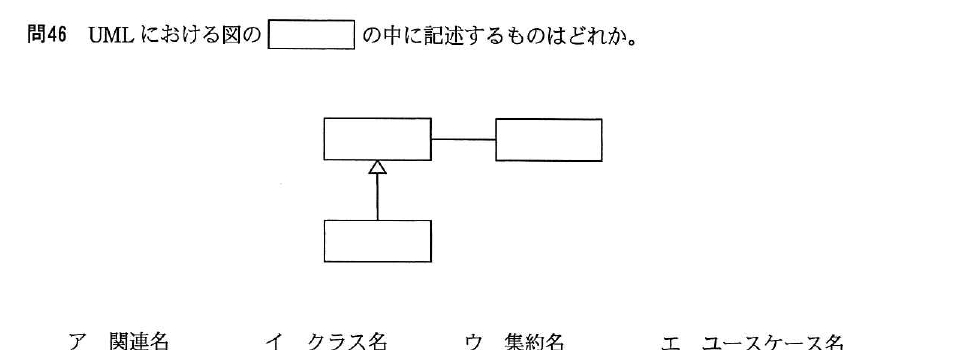

テクノロジ／開発技術UML における図の［ ］の中に記述するものはどれか。図は，上段に空欄の四角形，その右に線でつながる四角形，空欄の四角形の下に，中抜きの三角形の矢印（汎化）でつながるもう一つの四角形が配置された構造を示す。
出典：平成26年度 春期 基本情報技術者試験 午前 問46
- ア関連名
- イクラス名
- ウ集約名
- エユースケース名
正解：イ
解説
UMLのクラス図では，長方形（クラスボックス）を用いてクラスを表現し，その長方形の中には通常，クラス名（さらに属性や操作）を記述します。図中で他のクラスと線（関連）や中抜き三角形の矢印（汎化）で結ばれている長方形は，いずれもクラスを表す図記号であり，その中に書き込むのはクラス名です。
選択肢ごとの解説
- ア誤り。関連名は，クラス同士を結ぶ線（関連）の近くに付記するラベルであり，長方形の中に書く内容ではありません。
- イ正しい。UMLのクラス図で長方形の中に記述するのはクラス名です。
- ウ誤り。集約名という用語自体は一般的なUML要素ではなく，長方形内に記述する項目ではありません。
- エ誤り。ユースケース名は，ユースケース図で楕円の中に記述する名称であり，クラス図の長方形とは異なる図記号に対応します。
