平成28年度 秋期 基本情報技術者試験 午前 問21

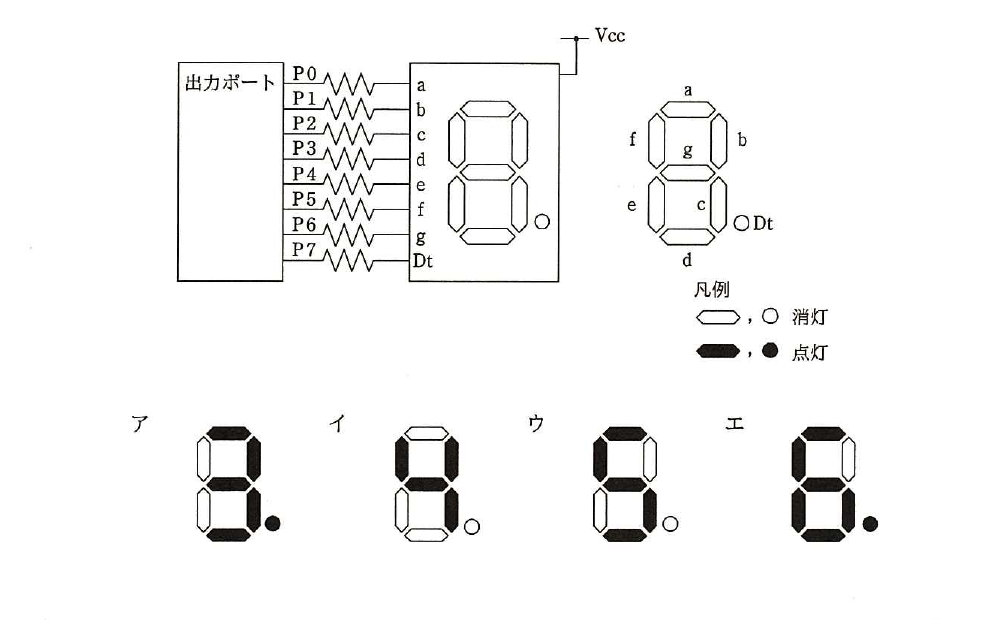

テクノロジ／ハードウェアアノードコモン型7セグメントLEDの点灯回路で，出力ポートに16進数で92を出力したときの表示状態はどれか。ここで，P7を最上位ビット（MSB），P0を最下位ビット（LSB）とし，ポートの出力が0のときLEDは点灯する。
出典：平成28年度 秋期 基本情報技術者試験 午前 問21
- ア表示ア
- イ表示イ
- ウ表示ウ
- エ表示エ
正解：ウ
解説
16進数92は2進数で10010010となり，P7（MSB）からP0（LSB）の順に1，0，0，1，0，0，1，0です。P0～P7はそれぞれセグメントa～g及び小数点Dtに対応しており，出力が0のセグメント（a，c，d，f，g）が点灯し，出力が1のセグメント（b，e）と小数点（Dt＝1）は消灯します。この点灯パターンは数字の“5”を表し，小数点は点灯しません。
選択肢ごとの解説
- ア誤り。小数点が点灯した表示になっており，P7（Dt）が1（消灯）であるべきところと矛盾します。
- イ誤り。セグメントbが点灯した表示になっており，P1（b）は1で消灯するはずのセグメントが点灯してしまっています。
- ウ正しい。セグメントa，c，d，f，gが点灯し，b，eと小数点は消灯した“5”の表示で，92を2進数化した各ビットの点灯・消灯と一致します。
- エ誤り。小数点が点灯した表示になっており，P7（Dt）が1（消灯）であるべきところと矛盾します。
