平成28年度 春期 基本情報技術者試験 午前 問49

解説

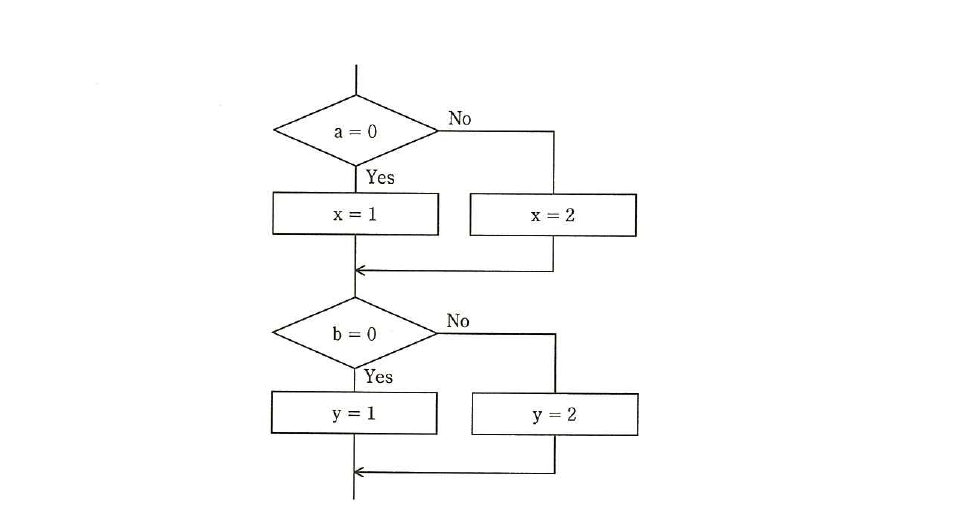

この流れ図はa＝0の判定とb＝0の判定という独立した二つの分岐から成り，それぞれの分岐でx＝1／x＝2，y＝1／y＝2のいずれか一方が実行されます。命令網羅（ステートメントカバレッジ）は全ての命令が少なくとも1回実行されればよいので，(a＝0，b＝0)の場合と(a≠0，b≠0)の場合の2通りのテストケースを用意すれば，x＝1，y＝1，x＝2，y＝2の全ての命令を網羅できます。

選択肢ごとの解説

• ア正しい。2通りのテストケースで，全ての命令を1回以上実行できます。
• イ誤り。命令網羅としては必要以上の数であり，2通りで足ります。
• ウ誤り。a，bそれぞれの判定の真偽の全組合せ（2×2）を網羅しようとした場合の数であり，命令網羅ではなく条件網羅で必要な数です。
• エ誤り。さらに余分なテストケースを加えた場合の数であり，命令網羅としては過剰です。
