平成28年度 春期 基本情報技術者試験 午前 問77

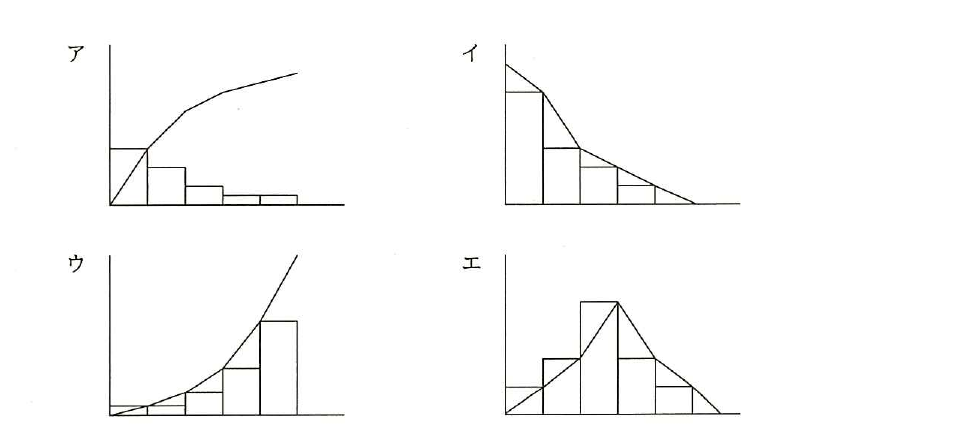

ストラテジ／企業活動ある工場では，これまでに発生した不良品について，発生要因ごとの件数を記録している。この記録に基づいて，不良品発生の上位を占める要因と件数の累積割合を表したパレート図はどれか。
出典：平成28年度 春期 基本情報技術者試験 午前 問77
- アパレート図ア
- イパレート図イ
- ウパレート図ウ
- エパレート図エ
正解：ア
解説
パレート図は，不良や故障などの発生要因を件数の多い順に棒グラフで表し，あわせてその累積件数（又は累積比率）を表す折れ線グラフを重ねて描いたものです。上位の要因から順に並べることで，全体に占める主要因の割合を視覚的に把握できます。
選択肢ごとの解説
- ア正しい。件数の多い順に並んだ棒グラフと，右上がりで徐々に傾きが緩やかになる累積比率の折れ線グラフの組合せは，典型的なパレート図の形です。
- イ誤り。棒は件数の多い順に並んでいますが，折れ線が右下がりになっており，累積比率を表す線としては誤った形です。
- ウ誤り。棒グラフが件数の少ない順（昇順）に並んでおり，上位の要因を左側から示すパレート図の描き方と逆になっています。
- エ誤り。棒グラフが山型（増加後減少）に並んでおり，件数の多い順に整列されていないため，パレート図の形になっていません。
