令和元年度 秋期 基本情報技術者試験 午前 問45

解説

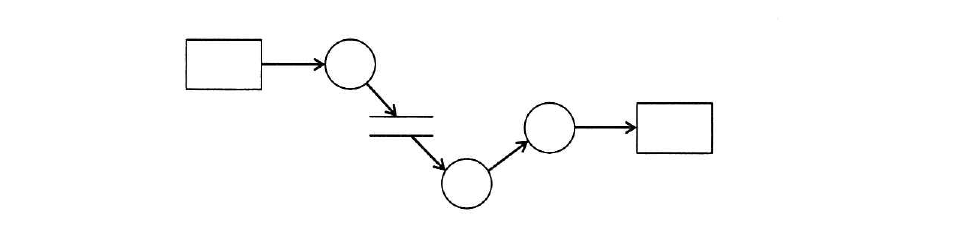

DFD（データフロー図）は，構造化分析法でデータの流れと処理を表す図で，使う記号は4種類です。○（丸）はデータを加工する処理を表すプロセス，□（四角）はデータの発生元や行き先である外部実体（源泉・吸収），→（矢印）はデータフロー，2本の平行線はデータストア（ファイルなどの蓄積場所）を表します。したがって図中の○はプロセスです。

選択肢ごとの解説

• ア誤り。アクティビティはUMLのアクティビティ図などで用いる用語で，DFDの記号名ではありません。
• イ誤り。データストアはDFDでは2本の平行線で表され，図中では中央付近の横線がこれに当たります。
• ウ誤り。データフローは矢印で表され，データが流れる向きを示します。
• エ正しい。DFDにおける○はデータを加工する処理，すなわちプロセスを表します。
