平成22年度 秋期 ITパスポート試験 問66

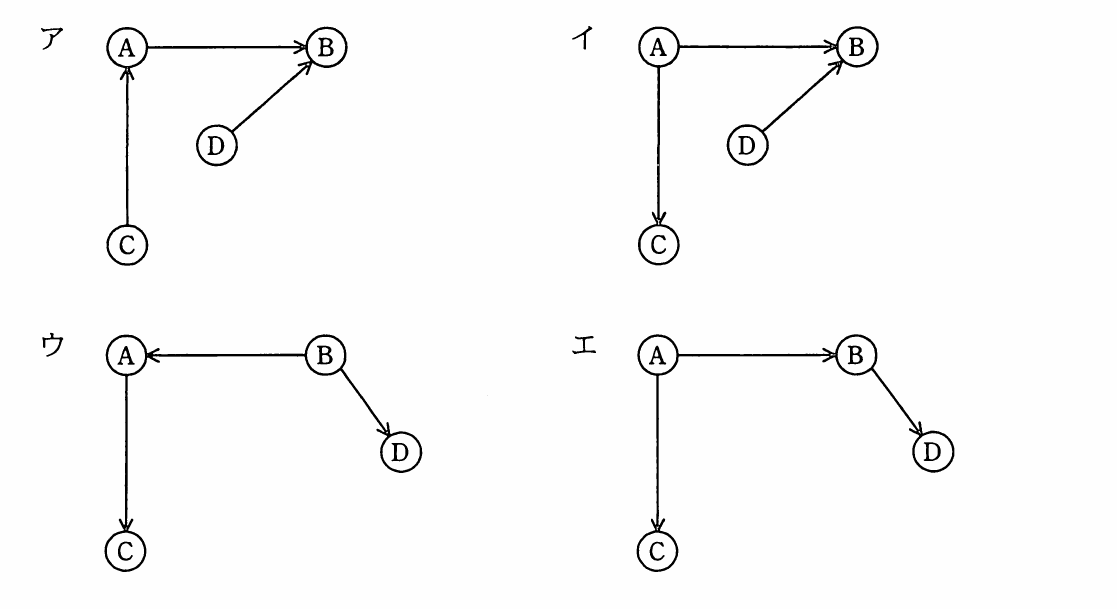

テクノロジ／基礎理論ものとものとのつながりを抽象化してとらえるとき，X から Y へのつながり（順序関係という）を（X，Y）と記し，Ⓧ→Ⓨと図示するものとする。3 組の順序関係（A，B），（A，C），（B，D）を図で示したものはどれか。
出典：平成22年度 秋期 ITパスポート試験 問66
- ア図ア
- イ図イ
- ウ図ウ
- エ図エ
正解：エ
解説
順序関係（X，Y）は X から Y への矢印で表します。（A，B）は A→B，（A，C）は A→C，（B，D）は B→D です。この三つの矢印がすべてそろっているのは図エです。
選択肢ごとの解説
- ア誤り。C→A と D→B の向きが，（A，C）（B，D）と逆です。また B→D の矢印がありません。
- イ誤り。D→B の向きが（B，D）と逆で，B→D の矢印がありません。
- ウ誤り。B→A の向きになっており，（A，B）と逆です。
- エ正しい。A→B，A→C，B→D がすべて正しい向きで描かれています。
