平成27年度 秋期 ITパスポート試験 問66

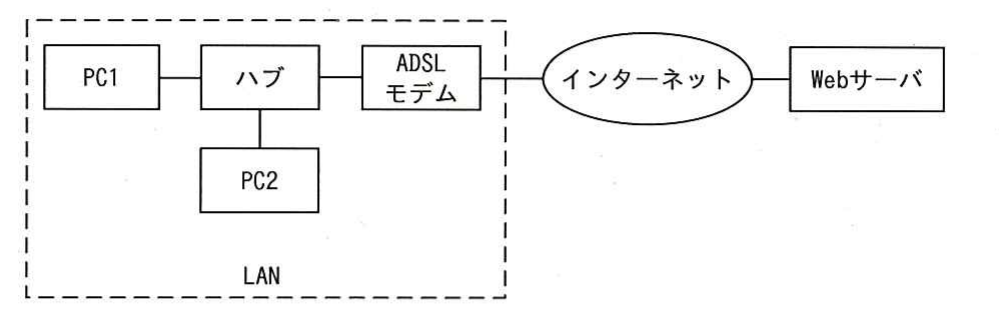

テクノロジ／ネットワーク図のように，ADSLモデムを介してPCからインターネット上のWebサーバを利用するため，機器の接続作業を行っている。 PC1に接続されたLANケーブルをハブの空きポートに接続したところ，そのポートのリンクランプが点灯した。このことだけで判断できることとして，適切なものはどれか。
出典：平成27年度 秋期 ITパスポート試験 問66
- アPC1からLAN内のPC2やADSLモデムにアクセスできる状態である。
- イPC1からインターネット上のWebサーバまでの，暗号化通信が確立されている。
- ウPC1からインターネットへの接続が完了しており，インターネット上のサービスを利用できる状態である。
- エPC1からハブまでの物理的な配線が完了している。
正解：エ
解説
リンクランプは，ケーブルでつないだ機器どうしが電気的・物理的に接続されて信号をやり取りできる状態になったときに点灯します。つまり分かるのは，PC1 とハブの間のケーブルがつながったこと（物理層の接続）だけです。IP アドレスの設定や，LAN 内・インターネットへの通信，暗号化通信が成立しているかどうかまでは，ランプからは分かりません。
選択肢ごとの解説
- ア誤り。リンクランプの点灯だけでは，IP アドレスなどの設定が正しいか，他の機器と通信できるかまでは分かりません。
- イ誤り。暗号化通信の確立は，ランプの点灯とは無関係で，アプリケーションなどの設定で決まります。
- ウ誤り。インターネットへの接続設定が完了していることまでは，ランプからは判断できません。
- エ正しい。リンクランプの点灯で分かるのは，PC1 とハブの間の物理的な配線がつながったことです。
