平成21年度 秋期 ネットワークスペシャリスト試験 午前Ⅱ 問4

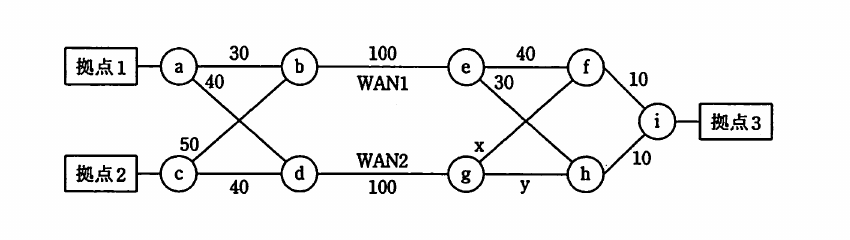

テクノロジ／ネットワーク図は，OSPF を使用するルータ a〜i のネットワーク構成を示す。拠点 1 と拠点 3 の間の通信は WAN1 を，拠点 2 と拠点 3 の間の通信は WAN2 を通過するようにしたい。x と y に設定するコストとして適切な組合せはどれか。ここで，図中の数字は OSPF コストを示す。 （注：本サイトでは原問題の表を文字表記に変換しています）
出典：平成21年度 秋期 ネットワークスペシャリスト試験 午前Ⅱ 問4
- アx：20，y：20
- イx：30，y：30
- ウx：40，y：40
- エx：50，y：50
正解：イ
解説
拠点 1（a）から拠点 3（i）への経路コストは，WAN1 経由（a-b-e-h-i）で 30＋100＋30＋10＝170，WAN2 経由（a-d-g-…-i）で 40＋100＋（x，y のうち小さい方）＋10 になります。同様に拠点 2（c）から拠点 3（i）への経路コストは，WAN2 経由で 40＋100＋（x，y のうち小さい方）＋10，WAN1 経由（c-b-e-h-i）で 50＋100＋30＋10＝190 になります。x＝y＝30 とすると，拠点1-拠点3間は WAN1 経由 170＜WAN2 経由 180 で WAN1 が選ばれ，拠点2-拠点3間は WAN2 経由 180＜WAN1 経由 190 で WAN2 が選ばれ，どちらの条件も満たします。
選択肢ごとの解説
- ア誤り。x＝y＝20 とすると，拠点1-拠点3間の経路コストは WAN1 経由・WAN2 経由とも 170 で等しくなり，WAN1 を優先させることができません。
- イ正しい。x＝y＝30 とすると，拠点1-拠点3間は WAN1 経由 170＜WAN2 経由 180 で WAN1 が選ばれ，拠点2-拠点3間は WAN2 経由 180＜WAN1 経由 190 で WAN2 が選ばれます。
- ウ誤り。x＝y＝40 とすると，拠点2-拠点3間の経路コストは WAN1 経由・WAN2 経由とも 190 で等しくなり，WAN2 を優先させることができません。
- エ誤り。x＝y＝50 とすると，拠点2-拠点3間は WAN1 経由 190 の方が WAN2 経由 200 より安くなり，意図に反して WAN1 が選ばれてしまいます。
