平成21年度 秋期 ネットワークスペシャリスト試験 午前Ⅱ 問6

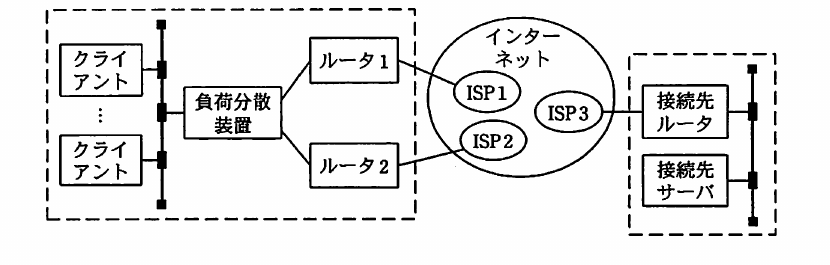

テクノロジ／ネットワーク図のようなルータ 1 とルータ 2 及び負荷分散装置を使ったマルチホーミングが可能な構成において，クライアントから接続先サーバあてのパケットに対する負荷分散装置の処理として，適切なものはどれか。
出典：平成21年度 秋期 ネットワークスペシャリスト試験 午前Ⅱ 問6
- アあて先 IP アドレスはそのままで，あて先 MAC アドレスを接続先サーバの MAC アドレスに置き換える。
- イあて先 IP アドレスはそのままで，あて先 MAC アドレスをルータ 1 又はルータ 2 の MAC アドレスに置き換える。
- ウあて先 MAC アドレスはそのままで，あて先 IP アドレスを接続先ルータの IP アドレスに置き換える。
- エあて先 MAC アドレスはそのままで，あて先 IP アドレスをルータ 1 又はルータ 2 の IP アドレスに置き換える。
正解：イ
解説
負荷分散装置はデータリンク層で動作し，クライアントからのパケットのあて先 IP アドレス（接続先サーバのアドレス）は変更せず，次に転送するルータ（ルータ 1 又はルータ 2）に応じてあて先 MAC アドレスだけを書き換えて中継します。IP アドレスを書き換えるとエンドツーエンドの通信が成立しなくなるため，MAC アドレスの置き換えだけで負荷分散を実現します。
選択肢ごとの解説
- ア誤り。あて先 MAC アドレスを接続先サーバのものにすると，途中のルータで正しく次ホップへ転送されません。次ホップとなるルータの MAC アドレスに置き換える必要があります。
- イ正しい。あて先 IP アドレス（接続先サーバ）はそのままにし，負荷分散先として選んだルータ 1 又はルータ 2 の MAC アドレスに置き換えて中継します。
- ウ誤り。あて先 IP アドレスを書き換えると，パケットの最終的な行き先が変わってしまい，エンドツーエンドの通信が成立しません。
- エ誤り。あて先 IP アドレスをルータの IP アドレスに置き換えると，パケットが接続先サーバに届かなくなります。
