平成23年度 秋期 ネットワークスペシャリスト試験 午前Ⅱ 問5

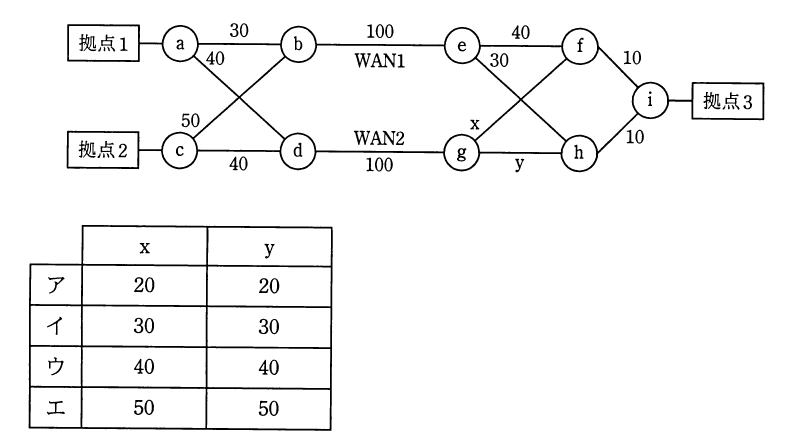

テクノロジ／ネットワーク図は，OSPF を使用するルータ a〜i のネットワーク構成を示す。拠点 1 と拠点 3 の間の通信は WAN1 を，拠点 2 と拠点 3 の間の通信は WAN2 を通過するようにしたい。x と y に設定するコストとして適切な組合せはどれか。ここで，図中の数字は OSPF コストを示す。
出典：平成23年度 秋期 ネットワークスペシャリスト試験 午前Ⅱ 問5
- アx：20 y：20
- イx：30 y：30
- ウx：40 y：40
- エx：50 y：50
正解：イ
解説
OSPF はリンクステート方式であり，各経路のコストの合計が最小となる経路を最短経路として選択します。図の構成では，拠点 1（a）から拠点 3（i）への通信を b・WAN1・e 側の経路に，拠点 2（c）から拠点 3（i）への通信を d・WAN2・g 側の経路にとどめるには，e-h 間及び f-g 間の迂回コスト x，y を，迂回した場合の合計コストが本来の WAN1／WAN2 経由の合計コストを下回らない値にする必要があります。x＝y＝30 とすると，この条件を満たしつつ全体の対称性が保たれ，拠点 1↔拠点 3 は WAN1 経由，拠点 2↔拠点 3 は WAN2 経由の経路がそれぞれ最小コストになります。
選択肢ごとの解説
- ア誤り。x，y を小さくしすぎると，迂回経路の方が本来の WAN1／WAN2 経由の経路よりコストが低くなり，意図しない側の WAN を経由してしまいます。
- イ正しい。x＝30，y＝30 とすることで，拠点 1－拠点 3 間は WAN1，拠点 2－拠点 3 間は WAN2 を経由する経路が最小コストになります。
- ウ誤り。x，y を大きくしすぎると，今度は迂回経路が使われず本来意図した振り分けが崩れる場合があり，コストのバランスが取れません。
- エ誤り。x，y をさらに大きくすると，コストの均衡が崩れ，意図した WAN1／WAN2 の振り分けが実現できません。
