平成23年度 秋期 ネットワークスペシャリスト試験 午前Ⅱ 問9

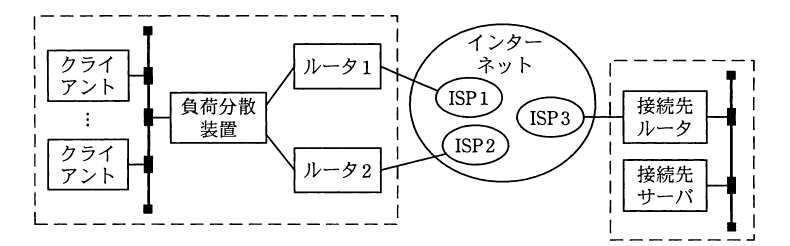

テクノロジ／ネットワーク図のようなルータ 1 とルータ 2 及び負荷分散装置を使ったマルチホーミングが可能な構成において，クライアントから接続先サーバ宛のパケットに対する負荷分散装置の処理として，適切なものはどれか。
出典：平成23年度 秋期 ネットワークスペシャリスト試験 午前Ⅱ 問9
- ア宛先 IP アドレスはそのままで，宛先 MAC アドレスを接続先サーバの MAC アドレスに置き換える。
- イ宛先 IP アドレスはそのままで，宛先 MAC アドレスをルータ 1 又はルータ 2 の MAC アドレスに置き換える。
- ウ宛先 MAC アドレスはそのままで，宛先 IP アドレスを接続先ルータの IP アドレスに置き換える。
- エ宛先 MAC アドレスはそのままで，宛先 IP アドレスをルータ 1 又はルータ 2 の IP アドレスに置き換える。
正解：イ
解説
図の構成では，負荷分散装置はレイヤ 2 で動作し，クライアントからのパケットの宛先 IP アドレスはそのままに，宛先 MAC アドレスをルータ 1 又はルータ 2 のいずれかの MAC アドレスに書き換えることで，どちらの経路（ISP）を使うかを振り分けます。宛先 IP アドレスは変更しないため，接続先サーバへは最終的に同じ宛先 IP アドレスで到達します。
選択肢ごとの解説
- ア誤り。接続先サーバはクライアントと同一セグメントにないため，宛先 MAC アドレスを直接サーバの MAC アドレスに置き換えることはできません。
- イ正しい。宛先 IP アドレスはそのままで，宛先 MAC アドレスをルータ 1 又はルータ 2 の MAC アドレスに置き換えることで経路を振り分けます。
- ウ誤り。負荷分散装置はレイヤ 2 で経路選択を行うため，宛先 IP アドレスを書き換える必要はありません。
- エ誤り。宛先 IP アドレスをルータ 1 又はルータ 2 のアドレスに書き換えると，本来接続先サーバ宛てであるべきパケットの行き先が変わってしまいます。
