平成25年度 秋期 ネットワークスペシャリスト試験 午前Ⅱ 問4

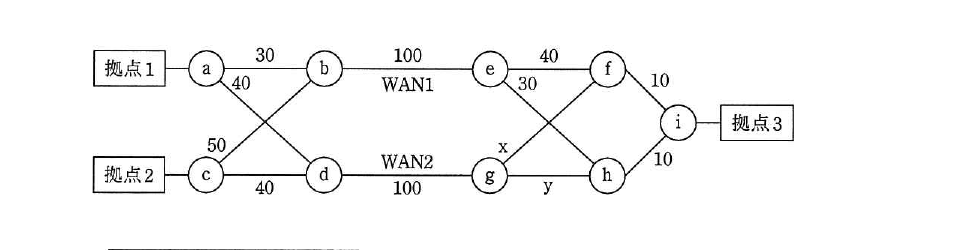

テクノロジ／ネットワーク図は，OSPF を使用するルータ a〜i のネットワーク構成を示す。拠点 1 と拠点 3 の間の通信は WAN1 を，拠点 2 と拠点 3 の間の通信は WAN2 を通過するようにしたい。x と y に設定するコストとして，適切な組合せはどれか。ここで，図中の数字は OSPF コストを示す。 （表：x・yの組合せ） ア x＝20，y＝20 イ x＝30，y＝30 ウ x＝40，y＝40 エ x＝50，y＝50
出典：平成25年度 秋期 ネットワークスペシャリスト試験 午前Ⅱ 問4
- アx＝20，y＝20
- イx＝30，y＝30
- ウx＝40，y＝40
- エx＝50，y＝50
正解：イ
解説
拠点1（a）〜拠点3（i）間の通信を WAN1（b–e 間）経由にするには，WAN2 側を経由する最短経路（a–d–g–f/h–i，コスト 150＋x または 150＋y）が，WAN1 側の最短経路（a–b–e–h–i，コスト 170）より大きくなければならないため，x，y はともに 20 より大きい値が必要です。一方，拠点2（c）〜拠点3（i）間の通信を WAN2 経由にするには，WAN2 側の経路（c–d–g–h/f–i，コスト 150＋x または 150＋y）が，WAN1 側の最短経路（c–b–e–h–i，コスト 190）より小さくなければならず，x，y はともに 40 未満である必要があります。したがって 20＜x，y＜40 を満たす x＝30，y＝30 が適切です（x＝20 や x＝40 では他方の経路とコストが同点になり，意図した経路に確定しません）。
選択肢ごとの解説
- ア誤り。x＝y＝20 では，拠点1〜拠点3間で WAN2 経由の経路コスト（150＋20＝170）が WAN1 経由の最短経路コスト（170）と同点になり，WAN1 を優先させることができません。
- イ正しい。x＝y＝30 のとき，拠点1〜拠点3間は WAN1 経由（コスト 170）が WAN2 経由（コスト 180）より短く，拠点2〜拠点3間は WAN2 経由（コスト 180）が WAN1 経由（コスト 190）より短くなり，指定どおりの経路になります。
- ウ誤り。x＝y＝40 では，拠点2〜拠点3間で WAN2 経由の経路コスト（150＋40＝190）が WAN1 経由の最短経路コスト（190）と同点になり，WAN2 を優先させることができません。
- エ誤り。x＝y＝50 では，拠点2〜拠点3間の WAN2 経由の経路コスト（150＋50＝200）が WAN1 経由（190）より大きくなり，拠点2〜拠点3間の通信が WAN1 経由になってしまいます。
