平成23年度 特別 プロジェクトマネージャ試験 午前Ⅱ 問17

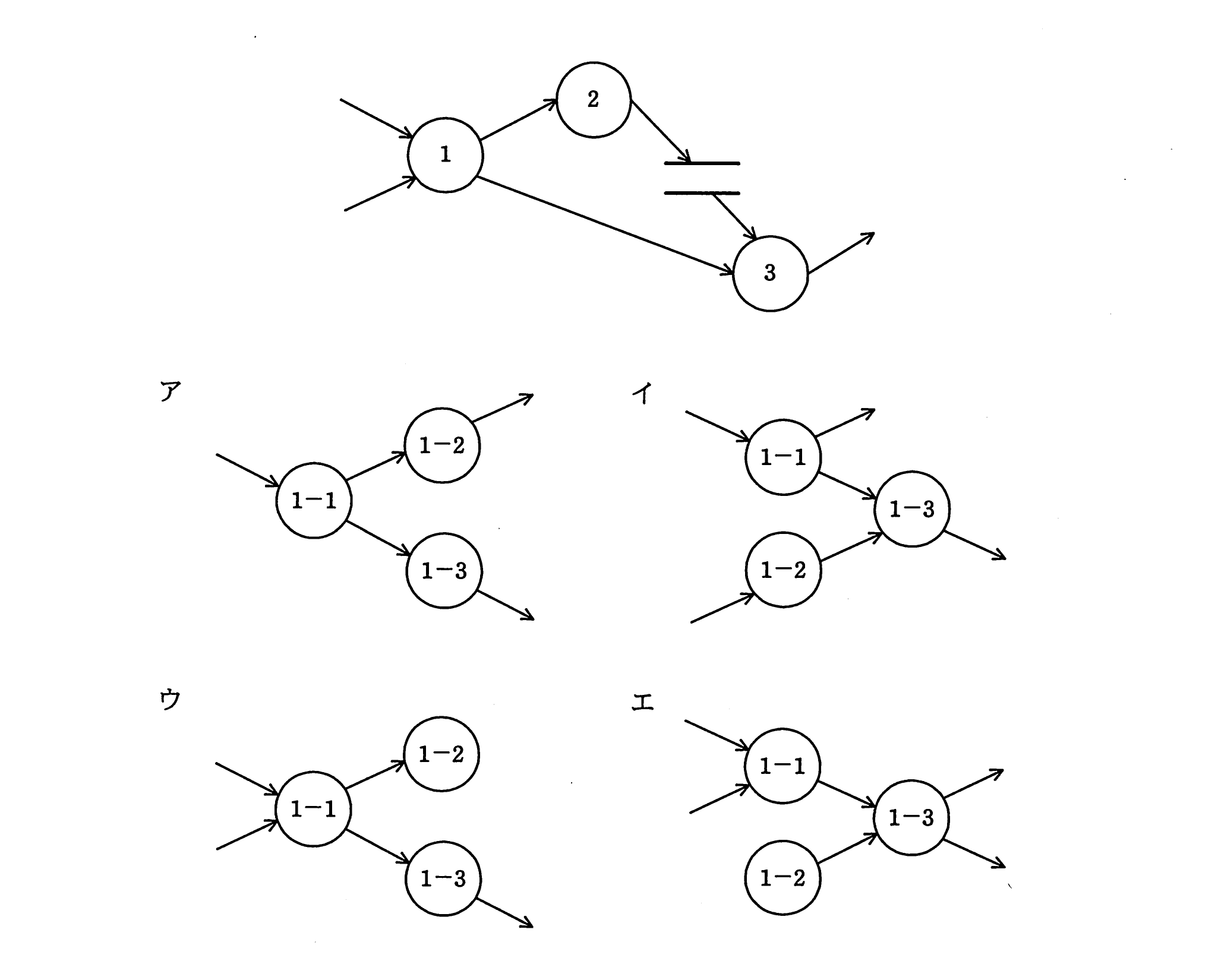

テクノロジ／開発技術図は，階層化されたDFDにおける，あるレベルのDFDの一部である。プロセス1を子プロセスに分割して詳細化したDFDのうち，適切なものはどれか。ここで，プロセス1の子プロセスは，プロセス1－1，1－2及び1－3と表す。
出典：平成23年度 特別 プロジェクトマネージャ試験 午前Ⅱ 問17
- ア図ア
- イ図イ
- ウ図ウ
- エ図エ
正解：イ
解説
図のプロセス1は，入力データフローが2本，出力データフローが2本あります。プロセス1を子プロセス1-1，1-2，1-3に詳細化しても，外部との入出力の本数は変わらず，入力2本，出力2本が保たれていなければなりません。また，プロセス（データに何らかの処理を加える機能）である以上，どの子プロセスも入力と出力の両方を持つ必要があります。イは，1-1と1-2にそれぞれ1本ずつ，合計2本の入力があり，1-1からの出力と1-3からの出力の合計2本の出力があるため，親プロセスとの整合性が保たれています。
選択肢ごとの解説
- ア誤り。1-1への入力が1本しかなく，親プロセス1が持つ2本の入力データフローと整合しません。
- イ正しい。1-1と1-2への入力が合計2本，1-1と1-3からの出力が合計2本あり，親プロセス1の入出力本数と整合しています。
- ウ誤り。1-3からの出力が1本しかなく，親プロセス1が持つ2本の出力データフローと整合しません。
- エ誤り。入出力の本数は2本ずつありますが，子プロセス1-2に入力データフローがなく，データの処理を行うプロセスとして成立していません。
