令和3年度 秋期 プロジェクトマネージャ試験 午前Ⅱ 問11

解説

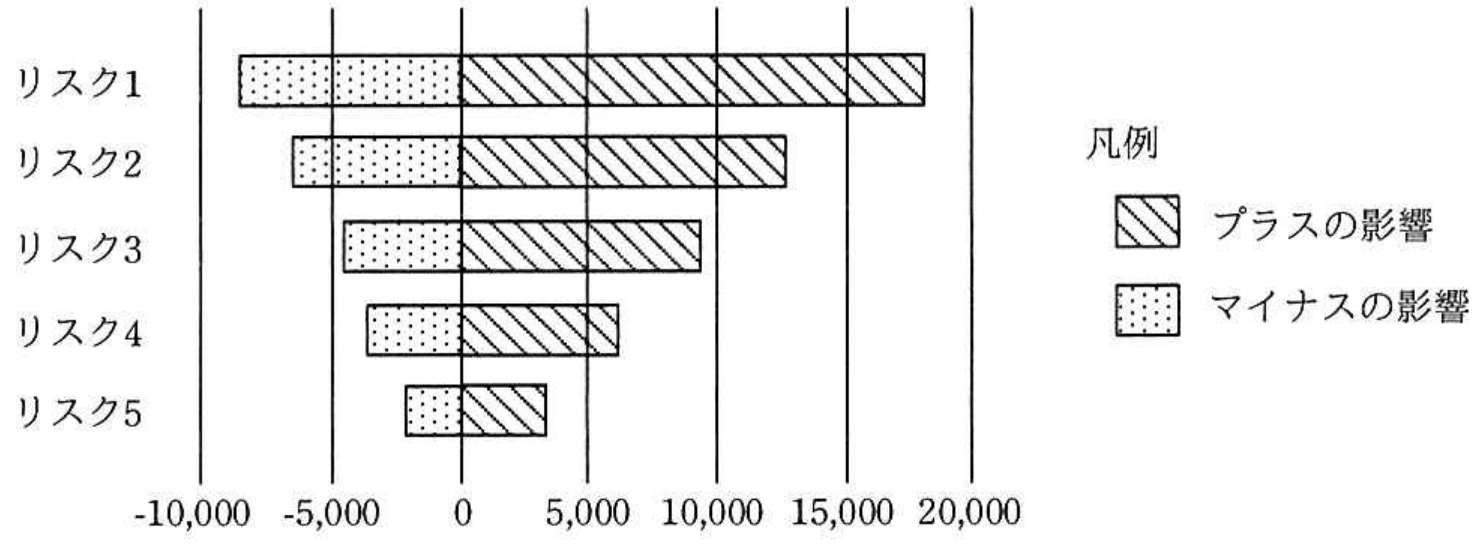

感度分析は，個々のリスクがプロジェクトの目標に与える影響の大きさを比較し，最も影響が大きいリスクを判断するための定量的リスク分析技法です。その結果を，影響の大きい順にリスクを並べ，プラスの影響とマイナスの影響を横棒グラフで示すと，横棒の長さが上から下に向かって次第に短くなり，竜巻（トルネード）のような形になることから，このグラフはトルネード図と呼ばれます。

選択肢ごとの解説

• ア誤り。確率分布は，発生し得る結果とその発生確率の関係を表す図であり，感度分析の結果を示す図ではありません。
• イ誤り。デシジョンツリーダイアグラムは，選択肢とシナリオの関係を樹形図で表し，期待値を計算して最善の策を選択するための図です。
• ウ正しい。感度分析の結果を，影響の大きい順に横棒グラフで示した図はトルネード図と呼ばれます。
• エ誤り。リスクブレークダウンストラクチャは，リスクを階層的に分類した構造図であり，感度分析の結果を示す図ではありません。
