平成22年度 秋期 システムアーキテクト試験 午前Ⅱ 問21

解説

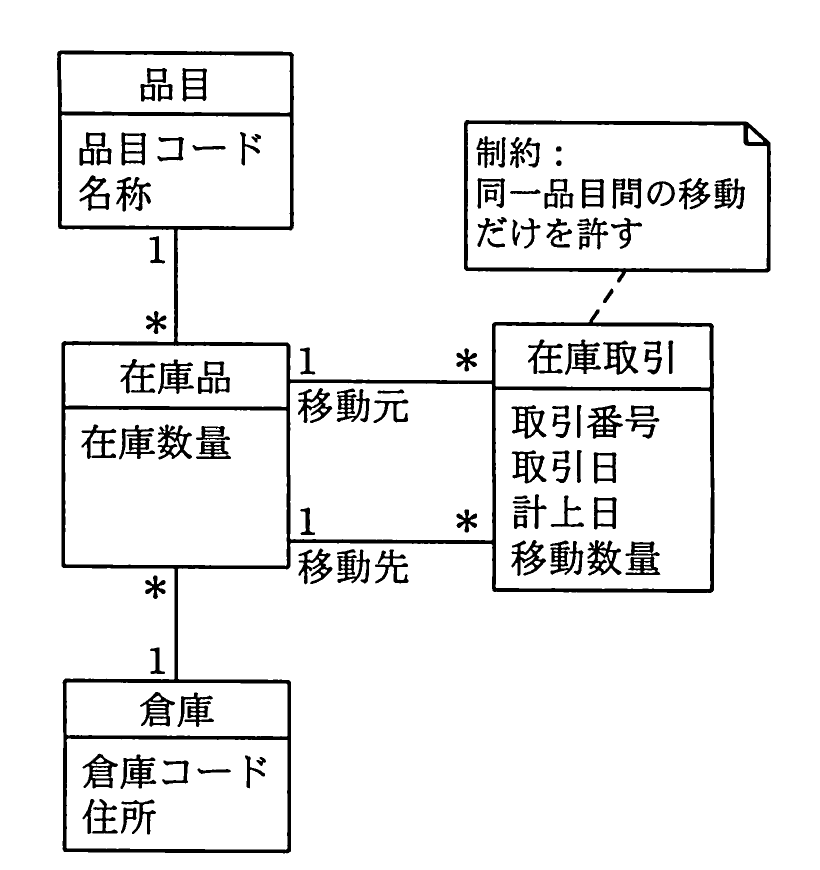

図のモデルでは，“在庫取引”は“在庫品”に対して“移動元”“移動先”という二つの関連（それぞれ多重度1対多）をもっており，1件の在庫取引データを記録する際には，移動元と移動先の2件の在庫品データ（在庫数量など）が更新される関係になっている。

選択肢ごとの解説

• ア正しい。“在庫取引”は移動元・移動先という二つの関連で“在庫品”と結び付いており，1件の在庫取引データを記録する際には，対応する2件の在庫品データが更新される。
• イ誤り。“在庫品”エンティティの属性は在庫数量のみであり，過去の在庫数量を保持する属性は示されていない。
• ウ誤り。“在庫品”は“倉庫”と“品目”の両方に関連付けられており，倉庫別・品目別の入出庫状況（在庫取引）を把握することは可能である。
• エ誤り。制約として「同一品目間の移動だけを許す」と明記されており，品目の異なる在庫品データ間で在庫取引データを記録することはできない。
