平成24年度 秋期 システムアーキテクト試験 午前Ⅱ 問10

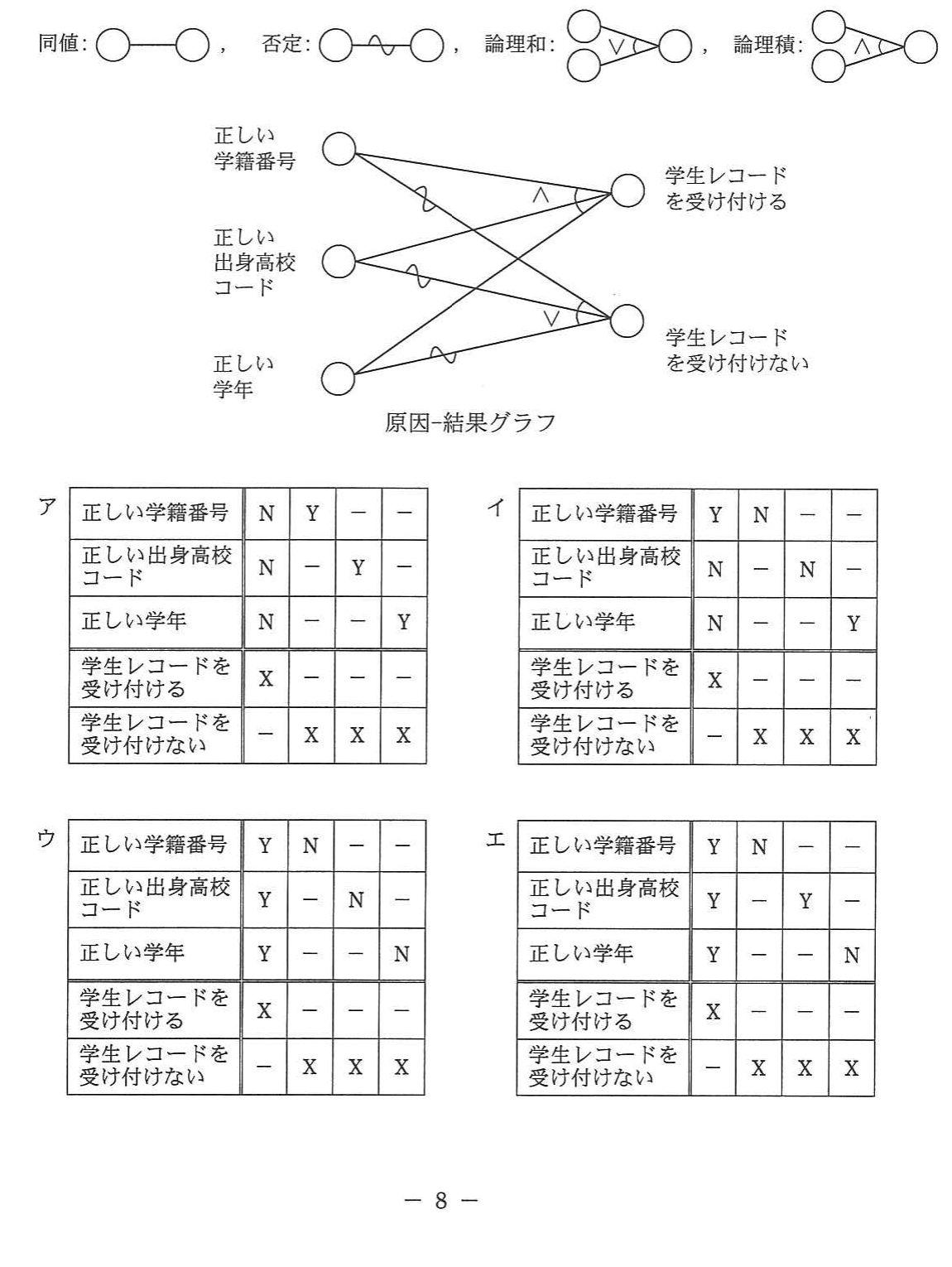

テクノロジ／開発技術学生レコードのデータが正しいかどうかを検証したい。学生レコードを構成するデータ項目には，学籍番号，出身高校コード，学年が含まれ，それぞれを入力とする原因-結果グラフは図のとおりである。テストケースを設計するために，このグラフから作成した決定表として正しいものはどれか。ここで，原因-結果グラフの要素間の関係には，図に示す表記を用いる。
出典：平成24年度 秋期 システムアーキテクト試験 午前Ⅱ 問10
- アア
- イイ
- ウウ
- エエ
正解：ウ
解説
原因-結果グラフでは，正しい学籍番号・正しい出身高校コード・正しい学年の全てが真（Y）のときにのみ論理積によって「学生レコードを受け付ける」が真になり，いずれか一つでも偽（N）であれば論理和によって「学生レコードを受け付けない」が真になります。この関係を正しく表した決定表はウであり，各原因がY（真）の列で受け付ける，いずれかがN（偽）の列で受け付けないという組合せになっています。
選択肢ごとの解説
- ア誤り。原因の真偽（N/Y）と結果の対応関係が，グラフが示す論理積・論理和の関係と整合していません。
- イ誤り。原因の真偽（N/Y）と結果の対応関係が，グラフが示す論理積・論理和の関係と整合していません。
- ウ正しい。三つの原因が全て真（Y）のときに受け付け，いずれかが偽（N）のときに受け付けないという対応関係が，原因-結果グラフの論理積・論理和の関係と整合しています。
- エ誤り。三つの原因のいずれか一つでも偽（N）であれば受け付けないはずですが，出身高校コードの列の設定がグラフの論理関係と整合していません。
