令和元年度 秋期 システムアーキテクト試験 午前Ⅱ 問1

解説

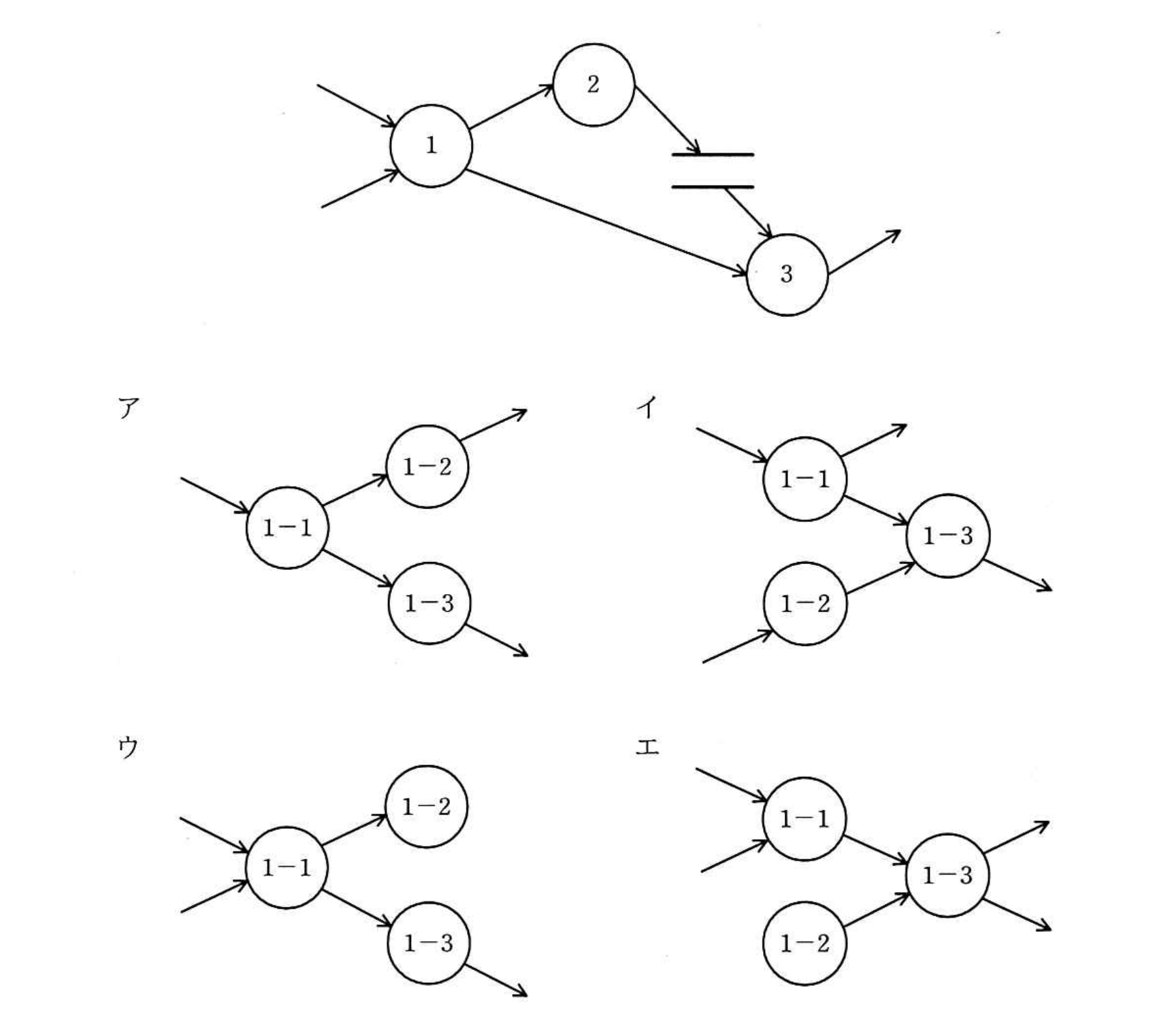

階層化された DFD では，親プロセスに出入りするデータフローの本数と向きを，子プロセスに詳細化した DFD の境界でもそのまま保つ必要があります（バランシング）。図のプロセス 1 は，入力データフローが 2 本，出力データフローが 2 本（プロセス 2 へ 1 本，プロセス 3 へ直接 1 本）です。したがって，詳細化した子 DFD も入力 2 本・出力 2 本でなければならず，かつ子プロセス 1－1，1－2，1－3 の全てがデータの流れの中で意味をもって使われている必要があります。図イは，1－1 と 1－2 がそれぞれ 1 本ずつの入力を受け，1－1 は 1－3 へ渡すデータと直接外部へ出るデータの 2 経路をもち，1－2 は 1－3 へ渡した上で 1－3 が外部へ 1 本出力するため，入力 2 本・出力 2 本のバランスが成立し，3 個の子プロセスが全て有効に機能しています。

選択肢ごとの解説

• ア誤り。子 DFD への入力データフローが 1 本しかなく，親プロセス 1 の入力 2 本と一致していません。
• イ正しい。入力データフローが 2 本，出力データフローが 2 本で親プロセス 1 とバランスしており，子プロセス 1－1，1－2，1－3 が全て有効なデータの流れの中で使われています。
• ウ誤り。入力データフローは 2 本で親と一致していますが，1－2 から先へのデータフローがなく，出力データフローが 1－3 からの 1 本しかありません。親プロセス 1 の出力 2 本と一致せず，1－2 が行き止まりになっています。
• エ誤り。入力データフローと出力データフローの本数はそれぞれ 2 本で一致していますが，1－2 には入力データフローがなく，データの発生源をもたない不適切なプロセスになっています。
