令和3年度 春期 システムアーキテクト試験 午前Ⅱ 問7

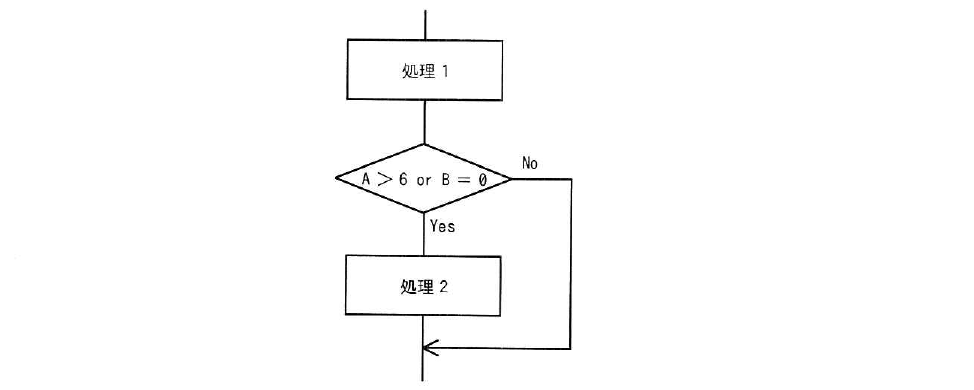

テクノロジ／開発技術あるプログラムについて，流れ図で示される部分に関するテストケースを，判定条件網羅（分岐網羅）によって設定する。この場合のテストケースの組合せとして，適切なものはどれか。ここで，（ ）で囲んだ部分は，一組みのテストケースを表すものとする。
出典：令和3年度 春期 システムアーキテクト試験 午前Ⅱ 問7
- ア（A=1, B=1），（A=7, B=1）
- イ（A=4, B=0），（A=8, B=1）
- ウ（A=4, B=1），（A=6, B=1）
- エ（A=7, B=1），（A=1, B=0）
正解：ア
解説
判定条件網羅（分岐網羅）は，プログラム中の各判定（分岐）について，真（Yes）と偽（No）の両方の結果が少なくとも1回ずつ実行されるようにテストケースを設定する技法です。設問の流れ図では，判定条件は「A＞6 or B＝0」の一つだけであり，この判定がYesとなる場合とNoとなる場合を少なくとも1回ずつ含むテストケースの組合せを選べばよいことになります。選択肢アの（A＝1，B＝1）は，A＞6が偽，B＝0も偽なので判定全体はNo（偽）となり，（A＝7，B＝1）は，A＞6が真なので判定全体はYes（真）となります。したがって，この組合せは判定のYesとNoの両方を満たしており，判定条件網羅を満たす適切なテストケースの組合せです。
選択肢ごとの解説
- ア正しい。（A＝1，B＝1）で判定は偽（No），（A＝7，B＝1）で判定は真（Yes）となり，判定条件網羅（分岐網羅）を満たします。
- イ誤り。（A＝4，B＝0）で判定は真（Yes，B＝0が真のため），（A＝8，B＝1）でも判定は真（Yes，A＞6が真のため）となり，判定が偽（No）となるケースが含まれないため，判定条件網羅を満たしません。
- ウ誤り。（A＝4，B＝1）で判定は偽（No），（A＝6，B＝1）でも判定は偽（No，A＞6もB＝0も満たさないため）となり，判定が真（Yes）となるケースが含まれないため，判定条件網羅を満たしません。
- エ誤り。（A＝7，B＝1）で判定は真（Yes），（A＝1，B＝0）でも判定は真（Yes，B＝0が真のため）となり，判定が偽（No）となるケースが含まれないため，判定条件網羅を満たしません。
