令和5年度 春期 システムアーキテクト試験 午前Ⅱ 問2

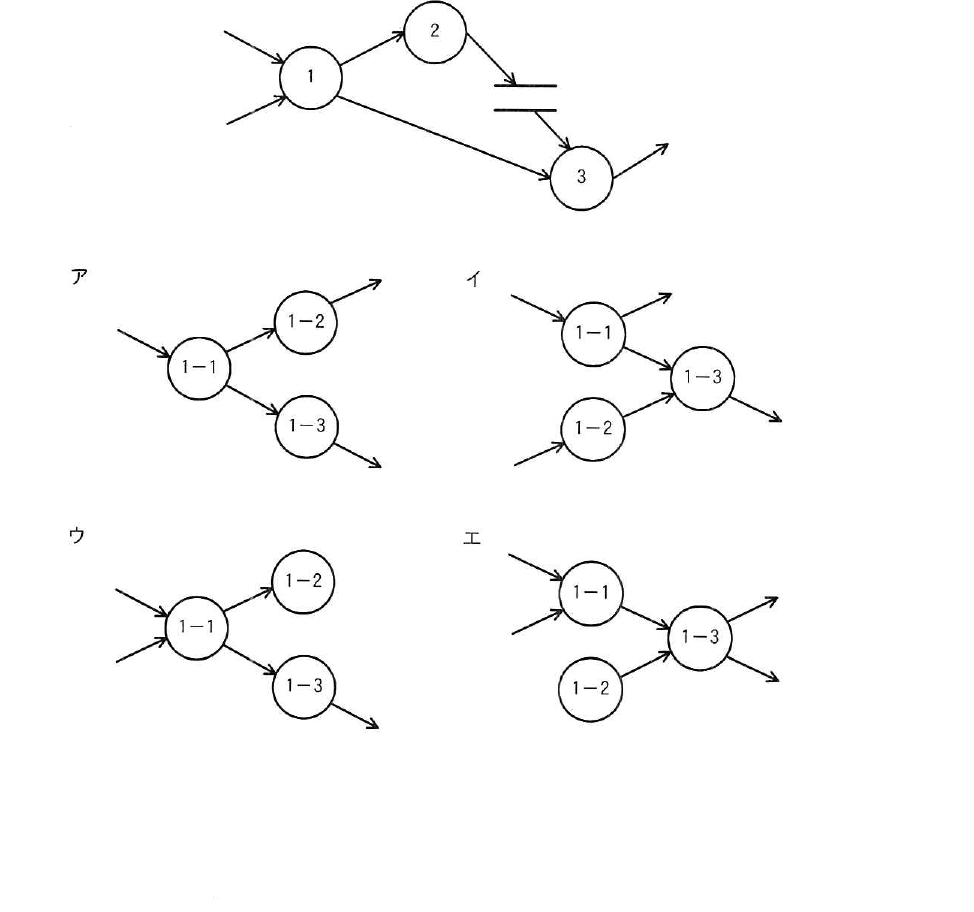

テクノロジ／開発技術図は，階層化された DFD における，あるレベルの DFD の一部である。プロセス 1 を子プロセスに分割して詳細化した DFD のうち，適切なものはどれか。ここで，プロセス 1 の子プロセスは，プロセス 1−1，1−2 及び 1−3 とする。
出典：令和5年度 春期 システムアーキテクト試験 午前Ⅱ 問2
- ア図ア
- イ図イ
- ウ図ウ
- エ図エ
正解：イ
解説
階層化された DFD では，親 DFD のプロセスを子 DFD に詳細化する際，親プロセスに出入りするデータフローの本数と向きを子 DFD の境界でそのまま保つ必要があります（バランシング）。図のプロセス 1 は入力データフローが 2 本，出力データフローが 2 本（プロセス 2 へ 1 本，プロセス 3 へ 1 本）です。したがって，子 DFD も入力 2 本・出力 2 本でなければなりません。また，子プロセス 1−1，1−2，1−3 は全て使われる必要があります。
選択肢ごとの解説
- ア誤り。子 DFD への入力データフローが 1 本しかなく，親プロセス 1 の入力 2 本と一致していません。
- イ正しい。入力データフローが 2 本，出力データフローが 2 本で親プロセス 1 とバランスしており，子プロセス 1−1，1−2，1−3 が全て使われています。
- ウ誤り。入力データフローは 2 本ですが，出力データフローが 1 本しかなく，親プロセス 1 の出力 2 本と一致しません。また 1−2 からの出力がありません。
- エ誤り。境界の入出力の本数は合っていますが，子 DFD への 2 本の入力がいずれも 1−1 に入っており，1−2 が入力データフローをもちません。データの流れが成立しないので不適切です。
